工控系统行业报告：PLC、DCS和SCADA（27页）

行业报告下载 2021年08月30日 06:49 管理员

PLC（Programmable Logic Controller，可编程逻辑控制器）是一种以微处理器为基础，集合了计算机技术、自动控制技术和通讯技术的数字运算操作电子系统，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程，可以将控制指令随时载入内存进行储存与执行。用户编制的控制程序表达了生产过程的工艺要求，将其存入PLC的用户程序存储器，运行时按存储程序的内容逐条执行，以完成工艺流程要求的操作。  PLC于上世纪60 年代末研制出应用于汽车制造业，PLC是从摸仿原继电器控制原理发展起来的，70年代的PLC只有开关量逻辑控制，所以被命名为可编程逻辑控制器。PLC具有适用范围广、可靠性高、编程简单、使用方便等特点。PLC主要由CPU结构、存储器、I/O单元、电源模块、外部设备接口等部分组成。

DCS（Distributed Control System ，集散控制系统）是以微处理器为基础，采用分散控制、集中显示、分而自治、综合协调的设计原则的新一代仪表控制系统。DCS采用集中监控的方式协调本地控制器以执行整个生产过程，将各个分站进行数据交流和整合，完成满足客户需求的控制。 DCS是流程工业控制系统的核心，它采用控制分散、管理集中的设计思想，采用多层分级、合作自治的结构形式，主要应用于基于物理和化学变化生产、加工过程属于连续系统的流程工业领域。DCS由输入输出模块、通信模块、控制器和人机界面组成，用于实现对生产过程的数据采集、控制和监视功能。

DCS主要由三站一线组成：工程师站、操作员站、现场控制站、系统网络。工程师站对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络接点。操作员站处理一切与运行操作有关的人机界面功能的网络节点。现场控制站是DCS的核心，对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。系统网络是连接系统各个站的桥梁，由于DCS是由各种不同功能的站组成的，这些站之间必须实现有效的数据传输，以实现系统总体的功能。

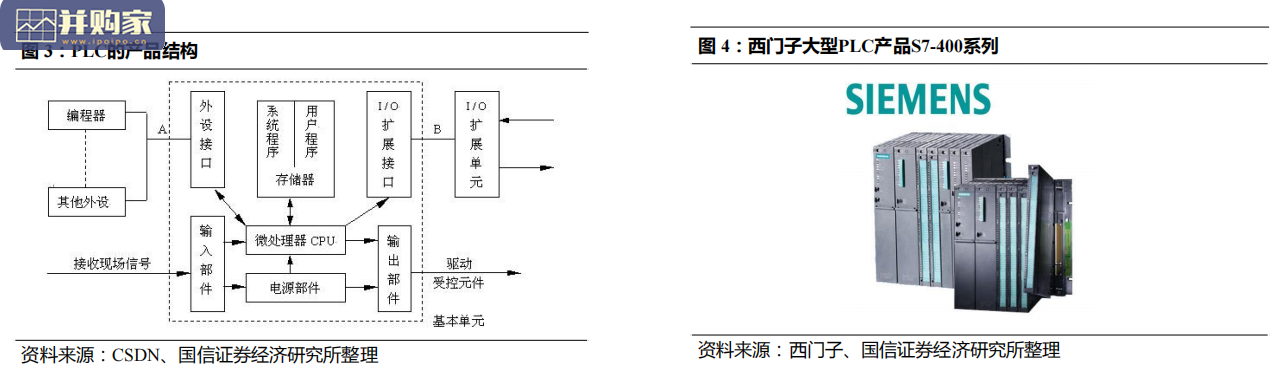

工控系统行业报告：PLC、DCS和SCADA（27页）-第1张图片
