交流输电在我国是指以 50Hz 三相正弦波的交流形式输送电能的方式。采用交流输电，其最大的优点在于输电工程中间可以落变电站，方便地升降压，灵活地预留和扩建，进而可以形成多层次的网络结构，可以根据电力配送的实际需求构成电网。因此交流电网永远是电网的主体部分，可用于构建坚强的同步交流电网、各级交流电网、大容量旋转发电机同步接入、以及终端电能消费等。交流输电线路的电感、电容对正弦交流电起阻碍作用，其输电能力取决于线路两端的短路容量比和输电线路的距离，因此很难胜任真正意义上的远距离、大容量输电任务，一般控制在 1000km 以内。直流输电直流输电是指以直流形式输送电能的方式，主流技术可分为常规直流输电、柔性直流输电和混合直流输电，每类又可分为两端和多端结构。直流输电最突出的优点有两个，一是由于无电感电容，特别适合远距离、大容量输电；二是可用于非同步非同频交流系统之间互联。

常规直流是以晶闸管换流器为基础的输电技术，柔性直流是以绝缘栅双极型晶体管（IGBT）为基础的第三代直流输电技术。常规直流可用于非同步非同频交流电网互联、远距离大容量输电，同时具有干扰小、不提供短路电流等优点；主要缺点是换流元件晶闸管需消耗大量无功功率、产生大量谐波，因此需装设大量无功补偿装置和滤波器，且存在连续换相失败可能，导致直流系统闭锁，影响交流系统稳定运行。柔性直流是以绝缘栅双极型晶体管（IGBT）为基础的第三代直流输电技术，相对于常规直流，其主要特点有：电压源换流器（VSC）可以工作在无源逆变方式，因而可以向无源系统供电；VSC 可以同时独立地调节有功功率和无功功率，同时具有 STATCOM 动态稳定交流系统电压；直流电流反转时直流电压极性不变，有利于潮流反转，构建高可靠性的多端系统；不存在换相失败，具备故障快速恢复能力；无需大量无功补偿和滤波装置，交流设备少，占地小。

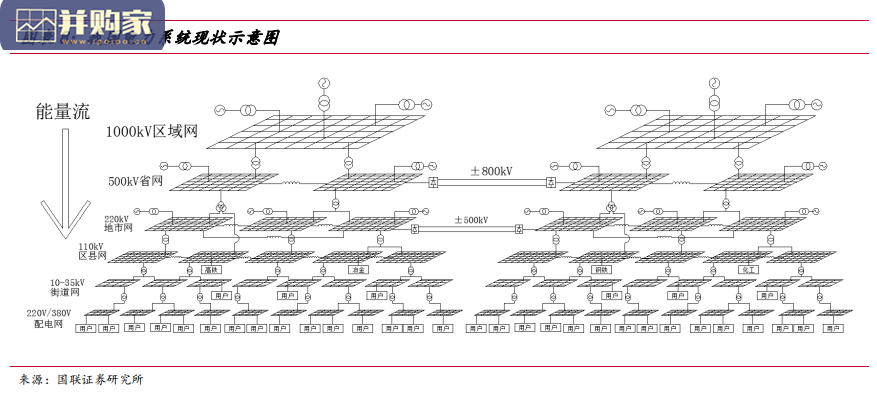

新型电力系统行业研究报告：柔性/灵活输电技术、电力物联网感知层、新型电网运营商与抽水蓄能、节能电网与地下电网（43页）-第1张图片
