光伏逆变器是太阳能光伏发电系统的心脏，它将光伏发电系统产生的直流电通过电力电子变换技术转换为生活所需的交流电，是光伏电站最重要的核心部件之一。光伏逆变器的首要功能是直交流变化功能。实现该功能的核心元件是功率半导体（例如 IGBT 和 MOSFET）。这些功率半导体每秒可以开关数千、甚至几万次。再通过控制信号，就可以控制电路变化，将直流电转化为正弦交流电。光伏逆变器还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。其中，最大功率跟踪控制功能（MPPT）可始终让太阳电池组件的工作点处于最大功率点，系统始终从太阳电池组件获取最大功率输出。

实际上，目前光伏逆变器的核心功能是：跟踪光伏组件阵列的最大输出功率，将其能量以最小的变换损耗、最佳的电能质量馈入电网。储能变流器(Power Conversion System，PCS)是电化学储能系统中，连接于电池系统与电网之间的实现电能双向转换的装置：既可把蓄电池的直流电逆变成交流电，输送给电网或者给交流负荷使用；也可把电网的交流电整流为直流电，给蓄电池充电。储能变流器和光伏逆变器在原理上基本相同，技术同源。对于原光伏逆变器厂商而言，储能业务是纯增量业务，因此许多光伏逆变器厂商开始发展储能变流器业务。

同时，光伏逆变器和储能变流器的客户群体重叠度较高，此前积淀的渠道与品牌优势，可以帮助其迅速拓展储能变流器业务。目前主流的储能变流器厂商大部分主业均为光伏逆变器。全球逆变器市场规模预计 2023 年超千亿，2021-2025 年 CAGR 为 18%，储能变流器贡献最大增量。根据我们测算，2022-2025 年，国内光伏逆变器市场规模为 149/165/181/196 亿元，海外光伏逆变器规模 546/605/644/694 亿元，全球储能变流器市场规模为 200/280/330/375 亿元，全球逆变器市场规模为 895/1049/1155/1265 亿元，其中，储能变流器占总体规模的比重为 22%/27%/29%/30%。

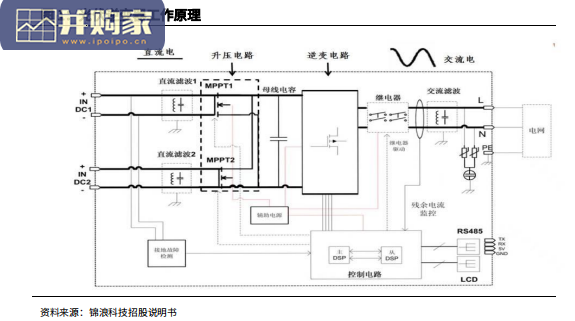

逆变器行业报告（57页）-第1张图片
