全钒液流电池行业报告：钒电池（35页）

行业报告下载 2022年07月14日 09:12 管理员

全钒液流电池，是一种以金属钒离子为活性物质的液态氧化还原可再生电池。全钒液流电池是以+4、+5 价态的钒离子溶液作为正极的活性物质，以+2、 +3 价态的钒离子溶液作为负极的活性物质，分别储存在各自的电解液储罐中。在对电池进行充、放电时，正负极电解液在离子交换膜两侧进行氧化还原反应。同时，通过电堆外泵的作用，储液罐中的电解液不断送入正极室和负极室内，以维持离子的浓度，实现对电池的充放电。液流电池的工作原理决定了其是目前电化学储能技术路线中安全性较高的技术路线。与锂电池不同的是，液流电池的电解液与电堆是相分离的，由于全钒液流电池电解质离子存在于水溶液中，不会发生热失控、过热、燃烧和爆炸。同时，钒电池支持频繁充放电，每天可实现充放电数百次，液态的电解液使得过充过放也不会造成爆炸和电池容量下降。锂电池储能安全问题频发由于锂离子电池的能量密度占优以及成本的不断下降，近几年锂电池在储能领域迅速推广，但与此同时，锂电池储能爆炸的事故也在增加。根据我们的统计， 2011-2022 年 4 月全球共计发生 34 起储能电站爆炸事件，其中，日本 1 起、比利时 1 起、中国 3 起、美国 4 起、韩国 25 起。

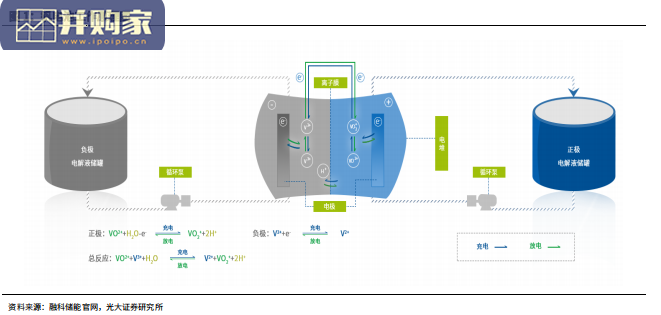

从爆炸的电池类型来看，仍以锂电池为主，合计 32 起，占比 94%，剩余为美国 1 起铅酸电池，日本 1 起钠硫电池；而 2017 年以来的储能爆炸事件均为锂电池爆炸。相较于锂电池，全钒液流电池本身的水基电解质特性使得其不会发生燃烧和爆炸。钒电池在水溶液中使用化学反应可逆的钒离子，其功能与电极结构无关，所以即使在大电流下也非常灵活，过充也没有安全问题。另一方面，全钒液流电池的功率和容量相互独立，功率由电堆的规格和数量决定，容量由电解液的浓度和梯级决定。通过增加钒电解液的容量即可以做到容量的扩充，因此可以做到在大容量装机规模上依然是安全的。功率和容量相互独立，扩容性强钒电池的电堆作为发生反应的场所与存放电解液的储罐分开（见图 1），从根本上克服了传统电池的自放电现象。功率只取决于电堆大小，容量只取决于电解液储量和浓度，设计灵活。当功率一定时，要增加储能容量,只需要增大电解液储罐容积或提高电解液体积或浓度即可，而不需改变电堆大小。同时，可通过增大电堆功率和增加电堆数量来提高功率，通过增加电解液来提高储电量，便于实现电池规模的扩展，可用于建造千瓦级到百兆瓦级储能电站，适应性很强。

全钒液流电池行业报告：钒电池（35页）-第1张图片
