海缆行业报告：产品类型与敷设方案（28页）

行业报告下载 2023年02月23日 07:31 管理员

从生产工艺角度看，主要包括导体制作（单丝拉制+导体绞合），绝缘及屏蔽层挤制，金属屏蔽+塑料护套挤制，铠装，防腐层+外披层制作等；针对导体层：需控制导体单丝之间的紧压程度，消除导体毛刺引起的局部电畸变，同时改善因导体压紧程度不高使内屏蔽或绝缘材料嵌入导体单丝缝隙产生质量缺陷而影响产品性能；针对绝缘层：除材料（配方）选择外，还需要对材料加工温度和生产速度、材料杂质（气体）抑制及去除、交联或辐照时间等方面进行控制，避免在绝缘层和护层产生缺陷；高压XLPE电缆的绝缘生产工艺主要有两种：VCV(立式)交联生产工艺与CCV(悬链式)交联生产；目前国内高压海缆生产的核心装置为VCV设备，产线主要依赖从德国Troester、芬兰 Maillefer等厂商进口，目前交付周期在一年半到两年，极大制约海缆产能扩张进度；

220kV及以上超高压：目前，国内青岛汉缆股份公司、浙江万马高分子公司、江苏德威新材料公司等已经具备 220kV超高压电缆超净XLPE绝缘料和屏蔽料的批量生产能力，但实际使用几乎采用进口。目前生产高压海底电缆最重要的原材料—绝缘料与屏蔽料尚未实现国产化，无论是交流高压海缆还是直流高压海缆，国际市场上仅有北欧化工和美国陶氏化学公司有能力提供。目前高压及超高压海缆绝缘料和屏蔽料呈现明显的卖方市场，实现电缆材料国产化也是迫切任务。海上风电场包括潮间带和潮下带滩涂风电场、近海风电场和深海风电场。海上风电的并网由两部分组成：（1）海上风电机组通过 35 或 66KV 的海底电缆连接到海上变电站；（2）海上变电站通过 110- 500KV 的海底光电复合缆与陆上变电站相连，再由陆上变电站将电力输送到电网公司。

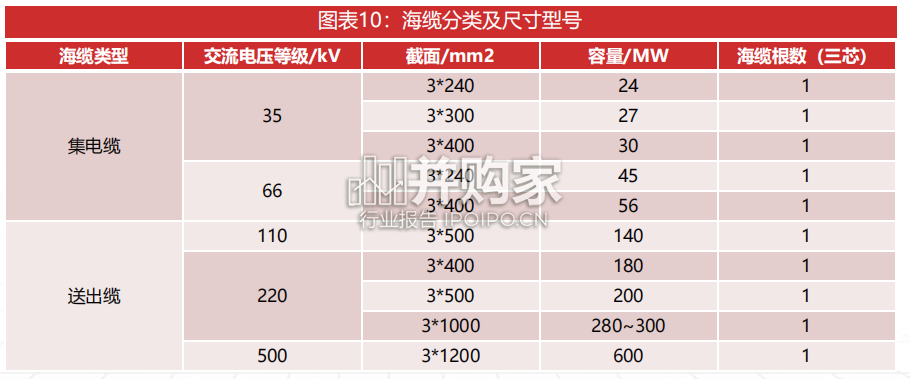

海缆行业报告：产品类型与敷设方案（28页）-第1张图片
