数控系统是机床的重要部件。从机床结构上看，数控机床由机床主体、传动系统和数控系统构成，机床主体是机床的框架，包括床身及底座铸件、主轴及变速箱等，传动系统包括传动机械、辅助动力系统等，机床主体和传动系统构成工件加工的基础，其刚度、抗震性等要求比较高。从成本占比上看，2016H1 海天精工数控机床主要成本构成为结构件、控制系统、传动系统、驱动系统、刀库及其他，其中结构件占 35%，控制系统占 22%，传动系统占 20%，驱动系统占 13%，总计达到 90%。数控系统是数控机床的“大脑”，数控系统性能的优劣直接影响高端数控机床的加工精度及效率，是最核心的部件之一。

数控系统是数字控制系统的简称，也被称为计算机数控（Computerized Numerical Control，CNC）。数控系统是根据计算机存储器中存储的控制程序，执行部分或者全部数值控制功能，并且配有接口电路和伺服驱动装置的专用计算机系统，因此数控系统包括控制系统、驱动系统和检测系统三大部分。数控系统中的核心模块为计算机数字控制器，即 CNC 控制器。操作者将编程信息传输至 CNC 控制器，随后 CNC 控制器将命令进行控制执行，操作者可以在改变计算机数控系统软件的同时对数控机床的主轴、电器、电机等单元进行操作与控制。数控系统根据程序内容发出指令，一方面由伺服系统中的电动机通过传动装置控制机床执行件的运动，另一方面控制机床的其它辅助运动，如主轴转速、转向选择，冷却泵的开停等。检测系统可以检测机床部件的运动位置、速度，并反馈到控制系统和伺服系统，用于修正控制指令。

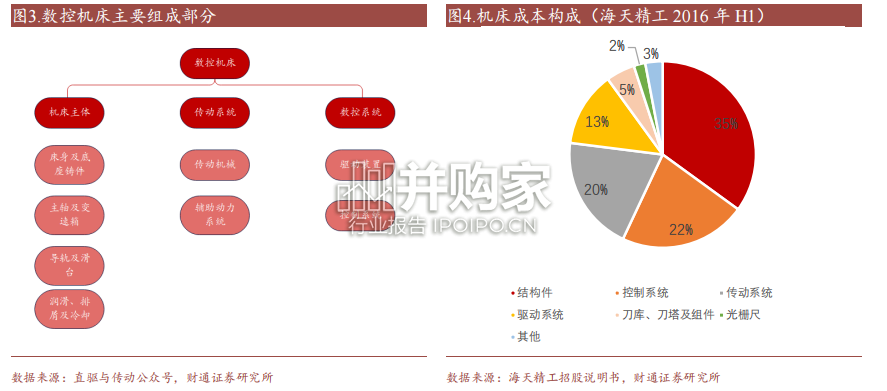

数控系统行业研究报告：数控机床核心部件（41页）-第1张图片
