滚动功能部件行业报告：滚珠丝杠副、滚动直线导轨副（30页）

行业报告下载 2023年06月20日 09:47 管理员

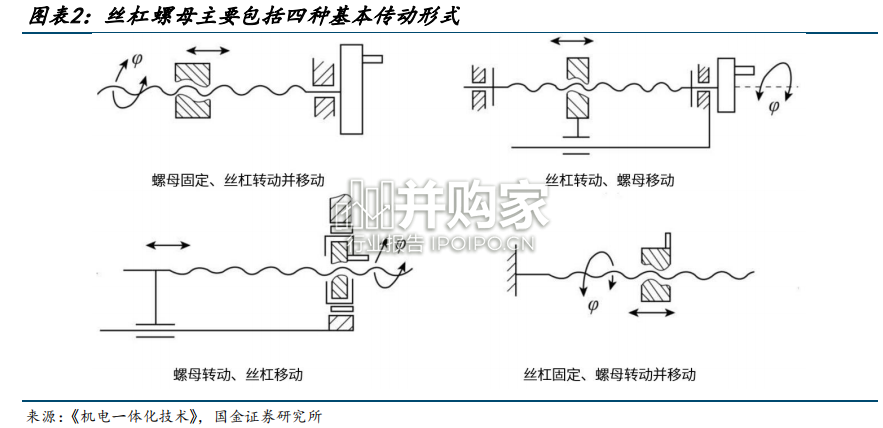

机械传动方式通常包括螺旋传动、齿轮传动、同步带传动、高速带传动、各种非线性传动等，传动系统的性能直接影响设备的精度、稳定性和响应速度。丝杠螺母传动将旋转运动变换为直线运动（或相反传递），可以用于传递能量（螺旋压力机、千金顶等）或传递运动（机床进给丝杠），通常包括以下四种基本传动形式。丝杠螺母机构有滑动丝杠螺母机构和滚珠丝杠螺母机构之分，滚珠丝杠由于使用滚珠传递运动，相比普通滑动丝杠成本高，但具有明显优势： 1）传动效率高。滚珠丝杠副的传动效率高达 92%～96%，是普通梯形丝杠的 3～4 倍，功率消耗减少 2/3～3/4。 2）灵敏度高、传动平稳。由于是滚动摩擦，动、静摩擦因数相差极小，因此低速不易产生爬行，高速传动平稳。 3）定位精度高、传动刚度高。用多种方法可以消除丝杠螺母的轴向间隙，使反向无空行程，定位精度高，适当预紧后，还可以提高轴向刚度。滚珠丝杠副是回转运动与直线运动相互切换的传动装置，滚珠丝杠和滚珠螺母上都加工有弧形螺旋槽，将它们套装在一起时，这两个圆弧形的螺旋槽对合起来就形成了螺旋滚道，并在滚道内装满滚珠。当丝杠相对于螺母旋转时，滚珠在滚道内自转，同时又在封闭的滚道内循环，使丝杠和螺母相对产生轴向运动。由丝杠轴和螺母之间装入滚珠进行转动的单元是滚珠丝杠，由于滚珠需要循环，所以由丝杠轴、螺母、滚珠以及循环部件组成。

滚动功能部件行业报告：滚珠丝杠副、滚动直线导轨副（30页）-第1张图片
