导轨副实现支撑和机械导向作用，主要由导轨和滑座组成。导轨副，简称导轨。一副导轨主要由两部分组成：在工作时固定不动，起到支撑作用的部分称为支承导轨 (或导轨)；另一个相对支承导轨作直线或回转运动，起到机械导向作用的部分称为滑座。常用导轨种类包括一般滑动导轨、滚动导轨、流体介质摩擦导轨等，其中滚动导轨摩擦系数小，故运动灵敏且定位精度高。滚珠丝杠精度等级划分标准是任取长度为 300MM 的一段丝杠，测量实际移动距离和理想移动距离的偏差，偏差越小，精度越高。按国内分类，精度等级有 P1、P2、P3、 P4、P5、P7、P10；日本、韩国和中国台湾省采用 JS 等级即 CO、C1、C2、C3、C5、 C7、C10；欧洲国家采用的标准是 ITO、IT1、 IT2、 IT3、IT4、IT5、IT7、IT10。通常情况下，普通机械采用 C7、C10 级别丝杠即可满足加工要求；数控设备一般需要 C3、 C5 级别丝杠，其中国内大部分数控机床配套 C5 级丝杠。航空制造设备、精密投影及三坐标测量设备等一般采用 C3、C2 级别丝杠。直线导轨精度按行走 100mm 的平行度划分，可分为普通级（C）、高级（H）、精密级（P）、超精密级（SP）与超高精密级（UP）五个等级，其中平行度是指将导轨以螺栓固定在基准面上，使滑块在导轨全长上运行时，滑块与导轨基准面之间的平行度误差。

目前没有权威机构对导轨销售规模情况进行追踪统计，但导轨与滚珠丝杠常常配套使用和采购，生产端（主流厂商同时生产丝杠和导轨）便可基于过去生产实践，对两者的市场规模之比做出合理估计。根据我们的草根调研，滚珠丝杠和导轨的市场规模之比约为 1：4，即滚珠丝杠&导轨的整体市场空间可基于滚珠丝杠市场规模值的五倍进行推算。根据我们测算，2021 年全球滚珠丝杠&导轨市场空间约为 87.5 亿美元，国内滚珠丝杠&导轨市场空间约为 127.8 亿元。机床系丝杠导轨最主要下游应用： 1）从使用量来看，一台机床通常搭配三套丝杠导轨：普通三轴机床在其 XYZ 三个线性轴基本采用丝杠导轨传动，1 根丝杠搭配 2 根导轨进行运动。而四五轴旋转轴一般不采用丝杠导轨传动（因此通常来说一台机床搭配三根丝杠+6 根导轨）。但对于部分精度要求较低的中低端机床，会使用皮带或同步轮搭配导轨传动，而替换掉价值量更高的丝杠。 2）从精度水平来看，机床对于丝杠导轨精度要求更高：相较于自动化&汽车等下游，机床对丝杠导轨精度要求更高，基本上使用的是精度 C5 以上的研磨级丝杠。 3）从市场空间来看，机床是丝杠导轨市场最大下游：根据科德数控和纽威数控招股书披露的机床原材料采购情况，传动系统部件占机床成本的平均比例约 15%。根据 MIR 睿工业数据，2021 年国内数控金属加工机床消费额约为 500-600 亿元，可以测算出对应传动系统（以滚珠丝杠&导轨为主）的消费额约为 75-90 亿元。

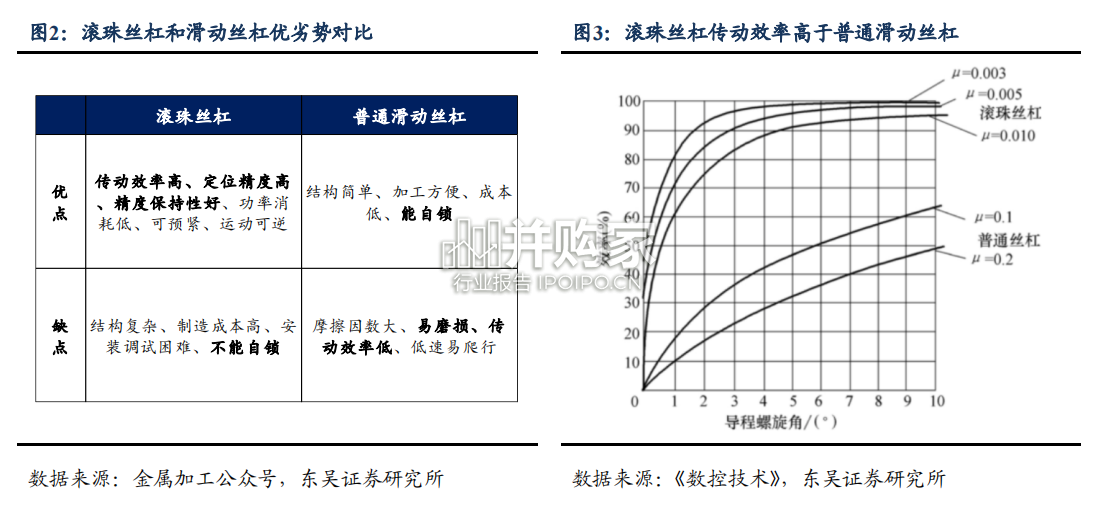

通用设备行业报告：丝杠导轨、行星滚柱丝杠（34页）-第1张图片
