丝杠行业研究报告（25页）

行业报告下载 2023年10月30日 08:39 管理员

滚珠丝杠作为重要的机械传动元件，下游应用市场主要包括工业机器人技术和管道场景等，终端市场主要面向航空、制造、能源和公共事业等领域。全球滚珠丝杠市场前景广阔，根据Zion Market Research数据，2022年全球滚珠丝杆市场规模达到230.5亿美元，预计2030年全球市场规模可达405.7亿美元，CAGR约为7.32%。分区域来看，亚太地区依托制造业产业链优势，市场份额占比最高；新技术创新及自动化程度提升下，北美成为全球第二大滚珠丝杠市场。行星滚柱丝杠与滚珠丝杠的主要区别是负载的传递单元使用螺纹滚柱而不是滚珠。行星滚柱丝杠在主螺纹丝杠的周围，行星布置安装了6-8个螺纹滚柱小丝杠，利用电机的旋转转换为丝杠或螺母的直线运动，具有大推力、高精度、高频响、高效率、长寿命的特点，适用于传动精度、承载能力、使用寿命较高的旋转与直线运动转化装置。

根据结构和工作原理的不同，行星滚柱丝杠可分为标准式、反向式、差动式和循环式结构。其中，反向式、差动式和循环式结构均是为了适应不同应用场景，在标准式基础上发展而来，各有优劣。滚珠丝杠副由于滚珠直径受限，很难满足空间小、重载的工况要求；行星滚柱丝杠副相比滚珠丝杠副具备多项优势：（1）高承载：滚柱的几何形状比滚珠的球形提供了更多的接触点，具有更高的承载能力和刚度。（2）小体积：相同承载能力下，滚珠的体积比滚柱大2/3。（3）高速度：保持架使运动过程中的相邻滚柱之间不相互碰撞，工作速度更高。（4）高精度：滚柱丝杠中丝杠螺旋升角较小，牙型轮廓为90°的三角形，该结构具备更高精度，进给量可精确至毫米以下。（5）长寿命：根据 GSA寿命试验，相同工况下的滚柱丝杠是滚珠丝杠实际寿命的15倍。但同时，行星滚柱丝杠高性能造成其高技术壁垒，主要被国外厂商垄断，价格昂贵，限制了其应用范围。

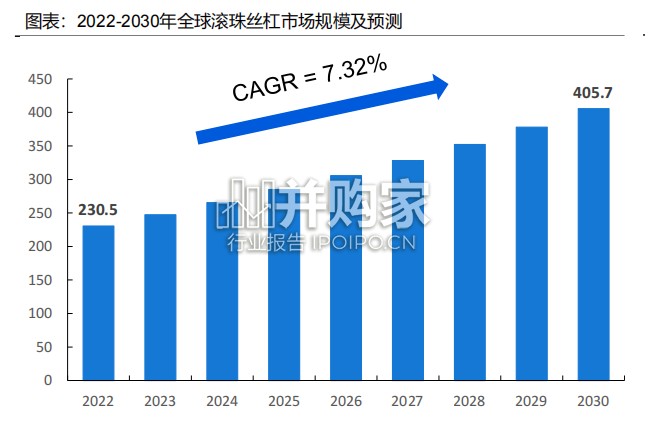

丝杠行业研究报告（25页）-第1张图片
