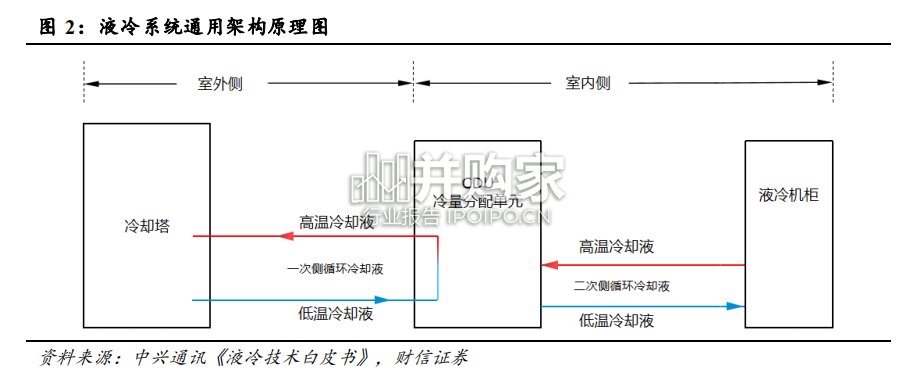

冷板式液冷属于间接液冷，冷却液不与服务器芯片直接接触。冷板式液冷也被称作芯片级液冷，技术原理是通过在服务器组件（如 CPU、GPU等高发热部件）上安装液冷板（通常为铜铝等导热金属构成的封闭腔体），服务器组件通过导热部件将热量传导到液冷板上，然后利用液冷板内部的液体循环将热量传递到远离服务器的散热单元；同时一般会增设风冷单元为低发热元件进行散热。冷板式液冷系统主要由冷却塔、CDU、一次侧 & 二次侧液冷管路、冷却介质、液冷机柜组成；其中液冷机柜内包含液冷板、设备内液冷管路、流体连接器、分液器等。浸没式液冷属于直接液冷，将发热器件浸没在冷却液中进行热交换，依靠冷却液流动循环带走热量。浸没式液冷系统室外侧包含冷却塔、一次侧管网、一次侧冷却液；

室内侧包含 CDU、浸没腔体、IT 设备、二次侧管网和二次侧冷却液。使用过程中 IT 设备完全浸没在二次侧冷却液中，因此二次侧循环冷却液需要采用不导电液体，如矿物油、硅油、氟化液等。浸没式液冷根据冷却液换热过程中是否发生相变，可以进一步分为单相浸没式液冷和双相浸没式液冷技术。在单相浸没式液冷中，冷却液在热量传递过程中仅发生温度变化，而不存在相态转变。单相浸没式液冷的技术原理为：CDU循环泵驱动二次侧低温冷却液由浸没腔体底部进入，流经竖插在浸没腔体中的 IT 设备时带走发热器件热量；吸收热量升温后的二次侧冷却液由浸没腔体顶部出口流回 CDU；通过 CDU 内部的板式换热器将吸收的热量传递给一次侧冷却液；吸热升温后的一次侧冷却液通过外部冷却装置（如冷却塔）将热量排放到大气环境中，完成整个冷却过程。
