IBC电池行业报告（31页）

行业报告下载 2023年11月15日 14:22 管理员

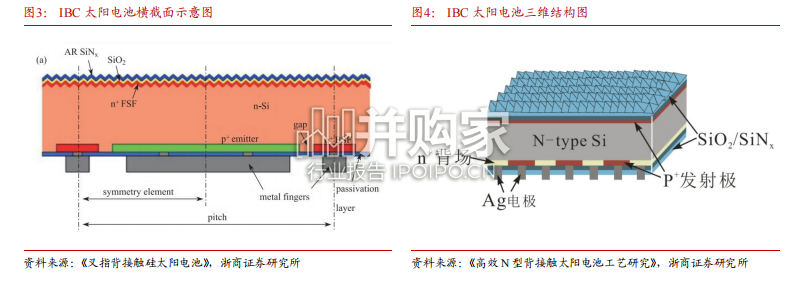

与 TOPCon、HJT 等其他晶硅电池的钝化思路不同，IBC 电池主要通过结构的改变来提高转换效率。IBC 电池（Interdigitated Back Contact，指交叉背接触），是指正负金属电极呈叉指状方式排列在电池背光面的一种背结背接触的太阳电池结构。IBC 电池正面无金属栅线，发射极和背场以及对应的正负金属电极呈叉指状集成在电池的背面。这种正面无遮挡结构完全消除栅线电极造成的遮蔽损耗，能够最大限度地利用入射光，从而有效提高电池效率和发电量。IBC 电池既可使用 N 型、也可使用 P 型硅片作为衬底，以 N 型硅衬底为例的 IBC 电池结构如下：（1）前表面为磷掺杂的 n+前场结构 FSF（Front Surface Field），利用场钝化效应降低表面少子浓度，从而降低表面复合速率，同时还可以降低串联电阻，提升电子传输能力，可通过磷扩散或离子注入等技术形成；（2）背表面为采用扩散方式形成的叉指状排列的硼掺杂 p+发射极 Emitter 和磷掺杂 n+背场 BSF。p+发射极 Emitter 的作用是与 n 型硅基底形成 p-n 结，有效分流载流子，可以通过硼扩散或旋涂等方式制备；n+背表面场区能够与 n 型硅形成高低结，增强载流子的分离能力，可通过磷扩散或离子注入形成；背面 p/n 交替的叉指状结构的形成是 IBC 电池的技术核心，可通过光刻、掩膜、激光等方法实现。（3）前后表面均采用 SiO2/SiNx 叠层膜作为钝化膜，抑制 IBC 太阳电池背表面的载流子复合；（4）前表面常镀上减反射层，提高发电效率；（5）金属接触部分全都在背面的正负电极接触区域，也呈叉指状排列。

IBC电池行业报告（31页）-第1张图片
