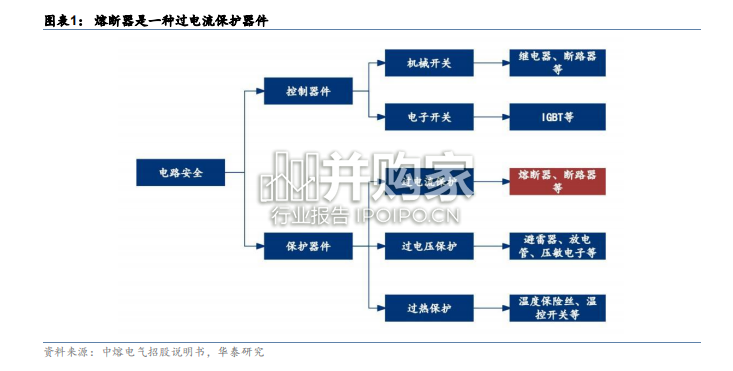

熔断器是一种用于电路安全保障的过电流保护器件。电路安全保障通常由电路控制器件和电路保护器件共同完成。1）电路控制器件：主要包括机械开关和电子开关，对电路进行开关控制，使电路保持接通或断开的状态。2）电路保护器件：主要分为过电流、过电压、过热保护三大类。电路保护器件是指安装在电路中，当电路出现过电流、过电压或过热等情形时，自动引发相关功能部位的熔断、电阻突变或其他物理变化，从而切断电路或抑制电流、电压的突变，起到保护电路和用电设备作用的一类器件。熔断器属于过电流保护器件。过电流保护器件中，熔断器可以提供最有效的大幅值短路电流保护。过电流电路保护器件包括熔断器、断路器等。一般故障电流较小时，由开关类器件保护，故障电流较大时则由熔断器进行保护。短路电流幅值大时，需要采用分断能力大、限流能力强、分断速度快的器件来进行保护，其中高分断能力限流熔断器由于其较好的高分断能力和限制故障电流能量性能，是最有效、应用最广泛的大幅值短路电流保护器件。从过电流性能的具体参数来看，开关类保护器件的动作时间具有下限，一般难以低至 10ms 以下，随着过电流幅值增大，通过的故障能量值呈指数式增加，自身安全可靠性大幅下降，电路安全性显著降低。相比之下，熔断器随着过电流幅值增大，动作时间大幅减小，可以低至 1ms 以下，限流能力明显，通过的能量值几乎恒定，能够有效保护电路系统安全。熔断器主要由熔体、灭弧介质、M 效应点、绝缘管壳、接触端子和指示器构成，其中熔体为核心部件。1）熔体：熔断器的核心部件，其结构设计决定熔断器的分断能力。通过感知过电流，利用电流热效应分断系统故障电流。具体为在熔体上设置有数个狭颈，狭颈处电阻高，在故障电流产生时，狭颈处产生的热量高，升温快，从而使熔体从狭颈处快速熔断。一般由铜、银、铜银复合材料制成。 2）灭弧介质：通过吸收电弧能量、降低电弧温度，包裹和吸收电弧的载流子，使电弧电压超过电源电压，从而熄灭电弧。3）M 效应点：使低熔点金属热积累熔化，利用冶金效应使熔体产生断口。4）绝缘管壳：耐温绝缘结构件，抗击电弧高温和机械冲击，保证熔断器整体结构完整。5）接触端子：与外部导线连接将熔断器接入电路，并提供安装所需机械力。 6）指示器：对熔断器的状态进行指示，熔断后产生可视指示信号或者机械联动。

熔断器行业报告（22页）-第1张图片
