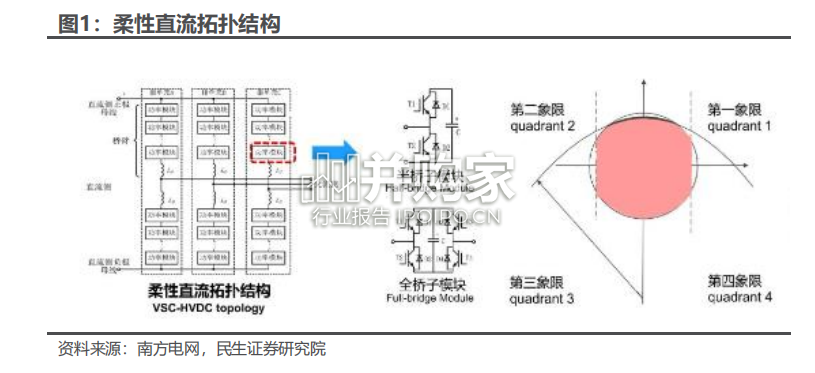

柔性直流输电（VSC-HVDC）是一种继交流输电、常规直流输电后的新型直流输电方式。柔直系统通过两端的换流站实现两个交流网络之间的相互传送，具有控制灵活方便、扩展性好等优点，是提升可再生能源接纳能力、增强电网稳定性和灵活性、支撑电网变革的重要手段。柔性直流输电采用电压源换流器(VSC)，是柔性直流输电区别于常规直流输电的关键部分。电压源换流器在桥臂中用可控电力电子管（IGBT、IGCT）取代传统直流的晶闸管，通过可关断器件和脉宽调制技术，精确控制换流站输出的电压幅值和相位，有效提升电网输送能力和安全稳定水平。换流站是柔性直流输电系统最主要的部分。根据运行状态可以分为整流站和逆变站，运行原理是将交流电转换成直流电从整流站送出，在受电端将直流电再转为交流电，最终形成电网的“接入阀门“和”电源“，可以有效地控制其上通过的电能，隔离电网故障的扩散，而且还能根据电网需求快速、灵活、可调地发出或者吸收一部分能量，从而优化电网的潮流分布、增强电网稳定性、提升电网的智能化和可控性。柔性直流系统构成的核心设备包括柔性直流换流阀、电抗器、换流变压器、高压直流断路器、以及输电控制保护系统等。目前我国绝大部分柔性直流输电工程均采用半桥式子模块的模块化多电平换流器拓扑结构，单个换流器一般由三个相单元即六个桥臂组成，每个桥臂由阀组件及桥臂电抗器组成，每个相单元由两个桥臂构成，两个桥臂的连接点通过柔直变压器与交流系统联接。柔性直流换流阀：根据观研天下的统计， IGBT 为最核心零部件，在换流阀总价值量中占比 40%-50%，其次为电容器，占比 25%-30%，其他为旁路开关、阀控系统、阀冷却系统、结构件、绝缘件等。与传统直流输电工程所用的半控晶闸管不同，柔性直流工程中的换流阀通常采用全控型的 IGBT，通过极控、阀控以及子模块级控制实现各种功能。其中，极控系统根据直流系统控制目标生产调制波指令；阀控系统接收指令后进行解析与下达,每个子模块的投切指令；子模块级控制系统控制 IGBT 器件的开通和关断,实现直流电容的投入或切除,拟合形成不同幅度和相角的交流电压。

柔性直流输电VSC-HVDC行业报告：柔直渗透率加速提升（29页）-第1张图片
