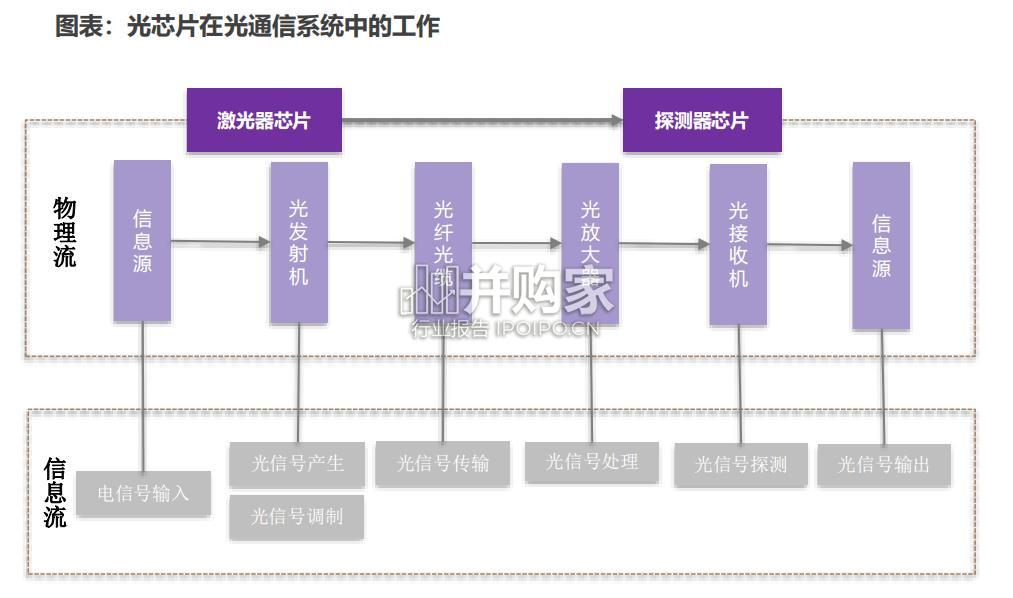

光芯片是光电子器件的核心组成部分，归属于半导体领域。光芯片是现代通信网络的核心之一，是实现光电信号转换的基础元件，其性能决定了光通信系统传输效率。光芯片可以进一步加工组成光电子器件，再集成到光通信设备的收发模块实现广泛应用。光芯片在光通信系统工作中实现光电转换的作用。光芯片主要包括激光器芯片和探测器芯片，是光通信产业链技术壁垒最高的一环。在光通信系统传输信号过程中，发射端通过激光器芯片进行电光转换，将电信号转换为光信号，经过光纤传输至接收端，接收端通过探测器芯片进行光电转换，将光信号转换为电信号。激光器芯片主要用于发射信号，将电信号转化为光信号，价值占比大且技术壁垒高，是光芯片中的“明珠”。光芯片可以被分为有源光芯片和无源光芯片，有源光芯片可以进一步被分为激光器芯片、探测器芯片和调制器芯片。激光器芯片方面，按照发光类型可以分为面发射与边发射。其中，面发射型激光主要为VCSEL；边发射型激光包括 FP、DFB和EML等，传统的 FP 激光器芯片因损耗较大且传输距离短在光通信领域的应用逐渐收窄，因此核心激光芯片主要有三种：DFB、EML和VCSEL。按照调制类型可以分为直接调制（DML）和外调制（EML）。 DML有电路直接控制激光的开关， DFB是最常用的直接调制激光器，主要应用于中长距离传输；EML激光通过在DFB的基础上增加电吸收片（EAM）作为外调制器，啁啾与色散性能均优于 DFB，更适用于长距离传输。探测器芯片主要用于接收信号，将光信号转化为电信号。探测器芯片主要可以分为PIN和APD两种类型，前者灵敏度相对较低，应用于中短距，后者灵敏度高，应用于中长距。

光芯片行业报告（77页）-第1张图片
