机器人灵巧手行业报告：人形机器人应用落地的关键（46页）

行业报告下载 2024年11月08日 07:44 管理员

灵巧手结构精密复杂，真实人手的单手自由度是21个，机器人的灵巧手会根据特定场景简化功能，平衡成本和自由度的关系，目前特斯拉机器人单手自由度仅11个。灵巧手的性能和成本受其三大核心组件—驱动、传动和传感装置的共同影响。灵巧手有多种驱动路线，差异主要体现在驱动形式和传动形式。驱动源是影响灵巧手体积和重量的重要因素，灵巧手模组的驱动方式包括电机驱动、气压驱动、液压驱动和形状记忆合金驱动。灵巧手的操作稳定性和灵活性指标主要取决于传动系统，传动模式包括连杆传动、腱绳传动、齿轮传动等。特斯拉目前驱动方案采用的空心杯+行星减速箱+编码器+驱动器+传感器的结构，传动方案采用的是金属腱绳+蜗轮蜗杆传动的结构。灵巧手电驱动采用的电机方案路线众多，不同电机方案的模组构成不同。最常用的是空心杯电机，其特点是轻量高效，因扭矩相对较低常需要搭配行星齿轮减速器使用，主要供应厂商有Maxon、Faulhaber。无框力矩电机，无背隙可以直接驱动负载，不需要皮带、齿轮等传动装置；无刷有齿槽电机，相比空心杯电机模组转速更低可以节省齿轮箱。除电机方案之外，灵巧手模组其他结构件路线各异，减速器包括谐波减速器、行星减速器等，传感器有力传感器、触觉传感器等多种形式。

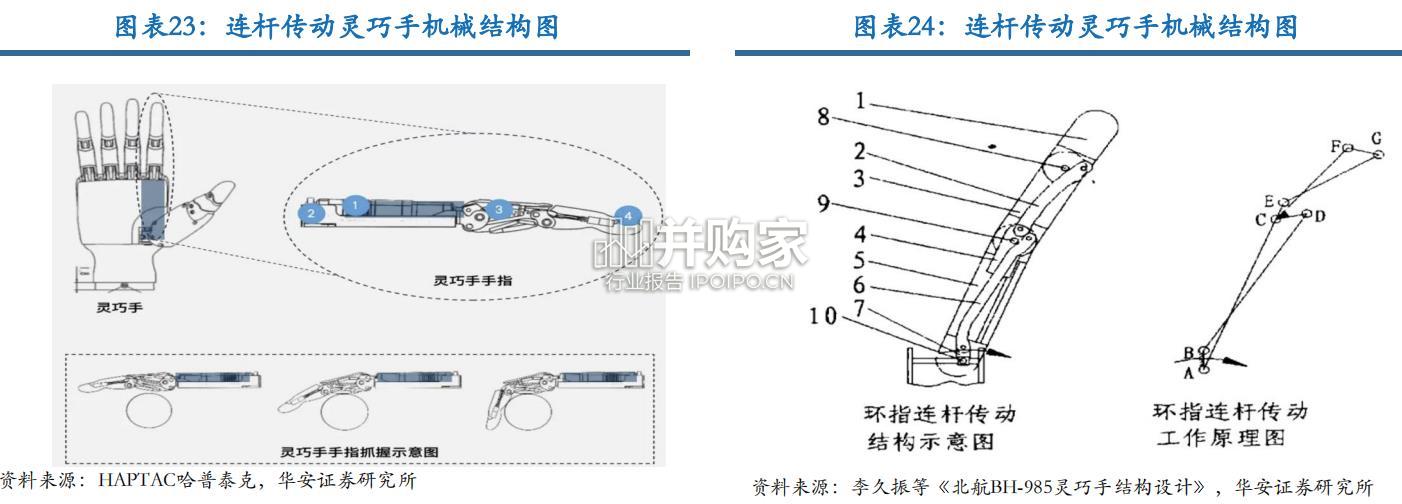

机器人灵巧手行业报告：人形机器人应用落地的关键（46页）-第1张图片
