A级数据中心供配电系统通常采用“2N”供电系统。国家标准《数据中心设计规范》规定：“A级数据中心的基础设施宜按容错系统配置”。对于规模较大、可靠性要求较高的机房供电系统，通常采用“2N”供电系统。 2N架构由两个供配电单元组成，每个单元均能满足全部负载的用电需要，两个单元同时工作，互为备用。正常运行时，每个单元向负载提供50%的电能，当一个单元故障停止运行时，另一个单元向负载提供100%的电能。 2N存在占地面积大、供电效率低等痛点，DR/RR在提升系统利用率和降低占地面积上有优势。智算中心时代，单机柜功率密度持续提升，电力室面积随之大幅增加。智算中心需要简化配电架构设计以提升系统利用率，降低配电设备的占地面积。RR架构可以使智算中心的供电系统的利用率从50%提升到N/（N+1），同时将占地面积减少（N-1）/2N。DR架构中配电设备使用减少接近25%，电源设备成本低。

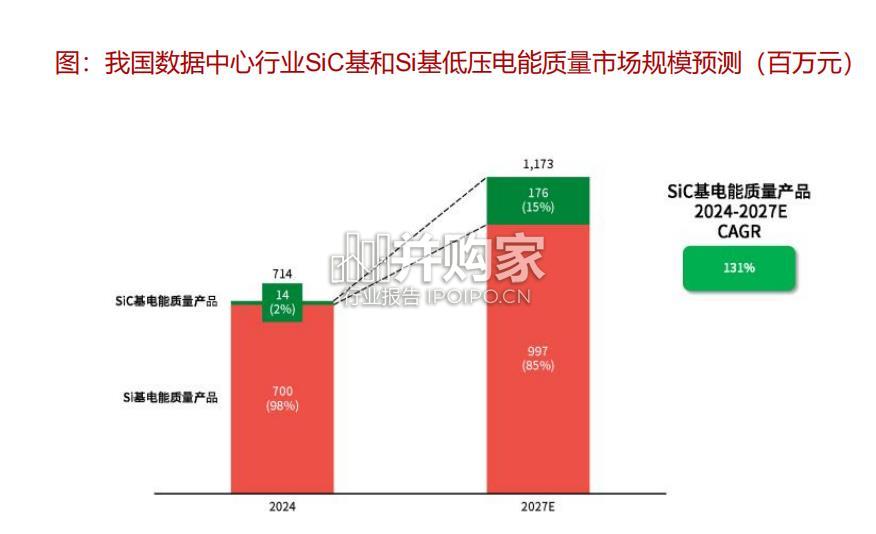

AIDC智算中心供配电系统行业报告：高压化、直流化、模块化、绿电化（25页）-第1张图片
