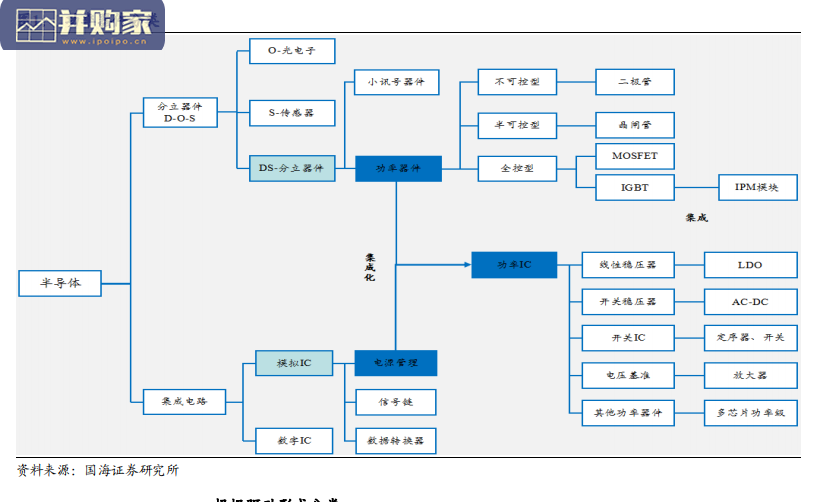

功率半导体主要分为功率器件、功率 IC。其中功率器件经历了近 70 年的发展历程：20 世纪 40 年代，功率器件以二极管为主，主要产品是肖特基二极管、快恢复二极管等；晶闸管出现于 1958 年，兴盛于六七十年代；近 20 年来各个领域对功率器件的电压和频率要求越来越严格，MOSFET 和 IGBT 逐渐成为主流，多个 IGBT 可以集成为 IPM 模块，用于大电流和大电压的环境。功率 IC 是由功率半导体与驱动电路、电源管理芯片等集成而来的模块，主要应用在小电流和低电压的环境。根据可控性分类根据功率半导体的可控性可以将功率半导体分为三类，第一类是不可控型功率器件，主要是功率二极管。功率二极管一般为两端器件，其中一端为阴极，另一端为阳极，二极管的开关操作完全取决于施加在阴极和阳极的电压，正向导通，反向阻断，电流的方向也是单向的，只能正向通过。二极管的开通和关断都不能通过器件本身进行控制，因此将这类器件称为不可控器件。

第二类是半控型功率器件，半控型器件主要是晶闸管（SCR）及其派生器件，如双向晶闸管、逆导晶闸管等。这类器件一般是三段器件，除阳极和阴极外，还增加了一个控制用门极。半控型器件也具有单向导电性，其开通不仅需在阳极和阴极间施加正向电压，还必须在门极和阴极间输入正向可控功率。这类器件一旦开通就无法通过门极控制关断，只能从外部改变加在阳、阴极间的电压极性或强制阳极电流变为零。这类器件的开通可控而关断不可控，因此被称之为半控型器件。第三类是是全控型器件，以 IGBT 和 MOSFET 等器件为主。这类器件也是带有控制端的三端器件，其控制端不仅可以控制开通，也能控制关断，因此称之为全控型器件。
