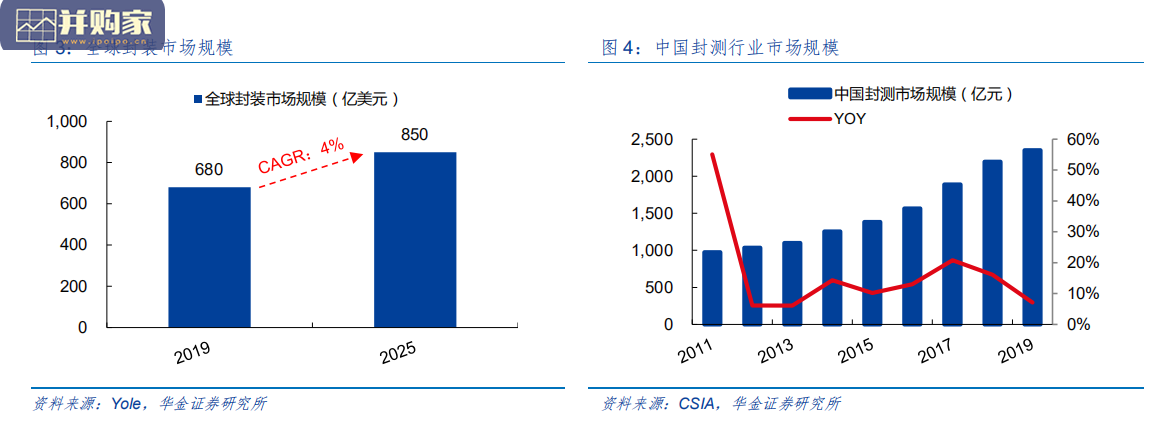

根据 Yole 的数据，全球封测行业市场规模保持平稳增长，预计从 2019 年的 680 亿美元增长到 2025 年的 850 亿美元，年均复合增速约 4%。根据中国半导体行业协会的数据，中国封测行业市场规模从 2011 年的 976 亿元增长到了 2019 年的 2350 亿元，年均复合增速约 11.6%，显著高于全球增速。晶圆代工厂制造完成的晶圆在出厂前会经过一道电性测试，称为晶圆可接受度测试（Wafer Acceptance Test，WAT），WAT 测试通过的晶圆被送去封测厂。封测厂首先对晶圆进行中测（Chip Probe，CP）。由于工艺原因会引入各种制造缺陷，导致晶圆上的裸 Die 中会有一定量的残次品， CP 测试的目的就是在封装前将这些残次品找出来，缩减后续封测的成本。在完成晶圆制造后，通过探针与芯片上的焊盘接触，进行芯片功能的测试，同时标记不合格芯片并在切割后进行筛选。 CP 测试完成后进入封装环节，封装工艺流程一般可以分为两个部分，用塑料封装之前的工艺步骤称为前段操作，在成型之后的工艺步骤称为后段操作。

基本工艺流程包括晶圆减薄、晶圆切割、芯片贴装、固化、芯片互连、注塑成型、去飞边毛刺、上焊锡、切筋成型、打码等。因封装技术不同，工艺流程会有所差异，且封装过程中也会进行检测。封装完成后的产品还需要进行终测（Final Test，FT），通过 FT 测试的产品才能对外出货。根据封装材料的不同，半导体封装可分为塑料封装、金属封装、陶瓷封装和玻璃封装。塑料封装是通过使用特制的模具，在一定的压力和温度条件下，用环氧树脂等模塑料将键合后的半成品封装保护起来，是目前使用最多的封装形式。金属封装以金属作为集成电路外壳，可在高温、低温、高湿、强冲击等恶劣环境下使用，较多用于军事和高可靠民用电子领域。陶瓷封装以陶瓷为外壳，多用于有高可靠性需求和有空封结构要求的产品，如声表面波器件、带空气桥的 GaAs 器件、MEMS 器件等。玻璃封装以玻璃为外壳，广泛用于二极管、存储器、LED、MEMS 传感器、太阳能电池等产品。其中金属封装、陶瓷封装和玻璃封装属于气密性封装，能够防止水汽和其他污染物侵入，是高可靠性封装；塑料封装是非气密性封装。
