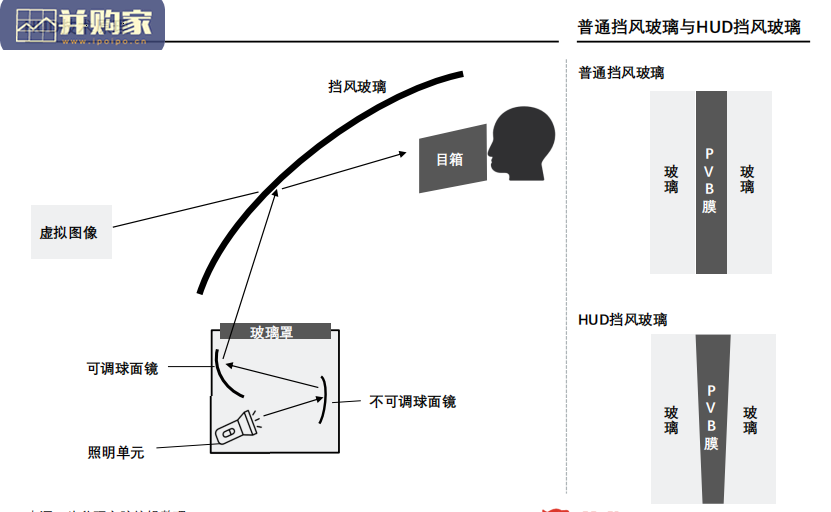

HUD的技术原理与投影仪相似。光源由照明单元传送到不可调球面镜，再反射到可调球面镜上，最后反射至挡风玻璃形成图像。因为挡风玻璃呈倾斜状态，会导致图像出现变形，所以运用可调球面镜调整HUD在挡风玻璃成像的位置，从而使图像能清楚、完整的显示。 W-HUD与AR-HUD对前挡风玻璃要求高。若前挡风玻璃为普通挡风玻璃， HUD投射的图像会出现重影及效果差的情况。但若将PVB膜做成上厚下薄以及玻璃制作成上薄下厚的形状，则可以使两平面成像的距离减少，实现像的汇聚，有效消除图像重影的现象  福耀玻璃在2020年推出的纳米膜HUD 玻璃则不需要楔形PVB，仅通过涂层与偏振光达到楔形PVB的同样效果，减少材料成本与开发时间，有望替代现有HUD挡风玻璃。福耀已向路虎、蔚来、比亚迪等品牌供应该款玻璃。TFT-LCD投影技术：最常见、最成熟且最廉价的HUD投影技术，TCT-LCD 的原理是白色灯光通过分色镜形成红、绿、蓝三色光，再通过液晶单体达到投影效果。但由于光经过液晶后亮度减弱，同时液晶间存在距离，使图像分辨率降低。 DLP投影技术：是美国德州仪器的专利技术。

通过集数十万个超微型镜片的DMD将光源反射至投影镜头形成图像。DLP具有温升控制特性，适用于AR-HUD这种对器件耐热性要求高的HUD。未来DLP技术将随AR-HUD 的普及而成为主流技术  激光扫描：不同于其他三种投影技术，其运用激光作为光源，通过MEMS微振镜形成投影，无需复杂的光学系统  LCOS投影技术：光源经过分色镜后投射至三片LCOS面板，再通过合光系统形成影像。短期而言， TFT-LCD 是主流技术。 2016-2019年，W-HUD一直占总出货量的70%以上。由于AR-HUD还未能大量普及，短期内，W-HUD出货量仍会占据第一。TFT-LCD凭借其成熟度高、成本低、性能良好的特点成为W-HUD主要投影技术  中期来看，DLP技术将在AR-HUD中占据主导。AR-HUD显示内容更丰富，显示效果更佳，将会成为未来趋势。由于 AR-HUD的光学器件较大，其受太阳照射的面积增大，温度升高，对器件耐高温性要求高。DLP技术具备温升控制的特点，使其能受热达100°C以上，优于其他三种技术  长期来看， LCOS 有可能成为黑马。 LCOS在分辨率、亮度及色彩方面都非常优越，但受制于高额成本，尚无法实现大规模量产，且耐高温性低，仅有部分工程试验HUD采用此技术。若未来技术成熟，成本下降，将有望被广泛使用。
