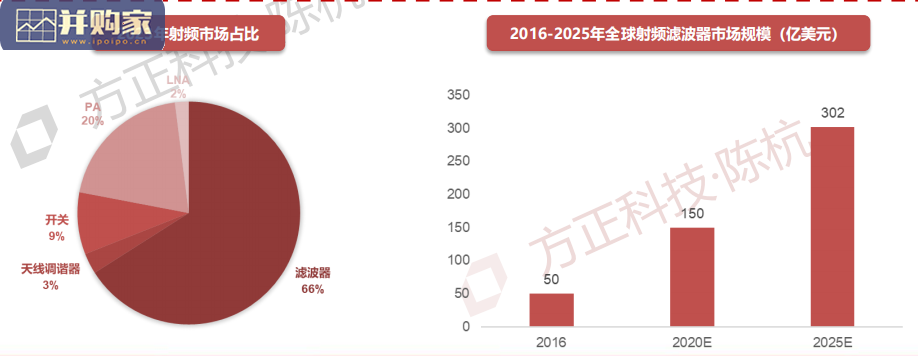

滤波器是射频前端领域规模最大子行业。市场规模预测：根据Resonant统计，2016- 2020年全球射频滤波器市场规模从50亿美元增长至150亿美元。2016年至2020年平均复合增长率为31.6%，2020年至2025年平均复合增长率为15%，预计到2025年市场规模有望超过302亿美元。结合终端应用需求结构变化趋势，我们认为移动端滤波器未来的产品结构将发生如下变化： IPD滤波器市场渗透率较快提升：受益于Sub 6G频段应用场景需求提升，性价比高。 BAW滤波器市场渗透率缓慢提升：目前价格偏贵，供应商少，BAW产品投资产出比需要持续改善。  LTCC滤波器需求较快提升：5G带来传输最大带宽提升（60Mhz→100Mhz），驱动宽频带的滤波应用需求。

声学滤波器在毫米波频段存在一致性问题，预计支持更大带宽、更高频率的LTCC滤波器将会占据毫米波频段一定份额。在以上未来预期的基础上，从时间维度进行进一步研判：短期（2021-2022）：5G技术发展前期叠加BAW滤波器的成本劣势，SAW/IPD滤波器短期内仍将主导中低端滤波器产品市场。  中长期（2023-）：5G新增频段基本高于3GHz，5G发展中后期适合高性能、高频率和高功率的BAW产品，BAW滤波器需求上升，SAW/IPD/BAW滤波器市场份额会比较均衡。手机的通信模块主要由天线、射频前端、基带处理器等组成。射频前端（RFFE）：包括接收通道和发射通道两大部分。

一般由射频开关（Switch）、射频低噪声放大器(LNA, Low Noise Amplifier)、射频功率放大器 (PA，Power Amplifier)、双工器 (Duplexers)、射频滤波器(Filter)、天线调谐器(Antenna Tuners)等组成。射频开关（Switch）：通过将多路射频信号中的任几路连通，实现不同信号路径的切换，包括接收与发射的切换、不同频段间的切换等，以达到共用天线、共用通道的目的。主要包括移动通信传导开关、WiFi开关、天线调谐开关等。天线调谐器（Tuner）：连接发射系统与天线的一种阻抗匹配网络，使得天线在所应用频率上辐射功率最大。
