射频（Radio Frequency）表示能够远距离在空间传播的电磁波频率，一般范围在 300k-300GHZ，用于进行无线通信。射频系统是通信系统中负责处理射频信号发送与接收的部分，包含射频收发器，天线以及射频前端。其中，射频前端分为发射通路和接收通路两部分，发射通路包含功率放大器、双工器等，接收通路包括天线调谐器、滤波器、低噪声放大器以及开关等：功率放大器 PA（Power Amplifier）：将基带小功率信号放大至传输要求以上，通过天线进行发射；滤波器（Filter）：允许特定频率信号通过，过滤其他频段信号，从而解决不同频段和通信系统之间的信号干扰；双工器（Duplexer）由两个滤波器组成；射频开关（Switch）负责信号通路的导通与截止，从而实现信号切换功能；低噪声放大器（LNA，Low Noise Amplifier）用于放大微弱信号，且噪声较小，信噪比较高，常用于接受通路；调谐器（Tuner）是具有匹配阻抗功能的开关，用于匹配不同信号用于天线发射。

滤波器是射频系统中最重要的元器件，性能优劣直接影响信号通信质量。由于射频前端中需要接收多种不同频段的信号，信号之间的干扰问题就需要滤波器进行解决，且在发射及接收通路中都需要使用，故为射频系统的核心元器件，直接影响各频段信号通信质量，广泛应用在基站以及终端设备中。滤波器在不同频率下通过的信号强度不同，可以描绘出滤波曲线从而衡量滤波器的性能，常见的关键指标包括品质因数（Q 值）、通带宽度（Bandwidth，带宽）、插入损耗（Insertion Loss）以及阻带抑制（Out Band Rejection）。 5G 高频+多频段协同要求驱动滤波器量价齐升。随着通信技术的发展，通信频段数量从 2G 时代的个位数增长到 5G 时代的 50-70 个，单个滤波器的选通频率固定，所以每增加一个频段就要对应集成新的滤波器。以典型的 5G 旗舰机为例，由于 MIMO 技术的引进，其需要支持 Sub-6、LTE、B38、WCDMA、GSM、WIFI 6 在内的 70 个以上的子频段，对应需要的滤波器数量在 80-100 个。

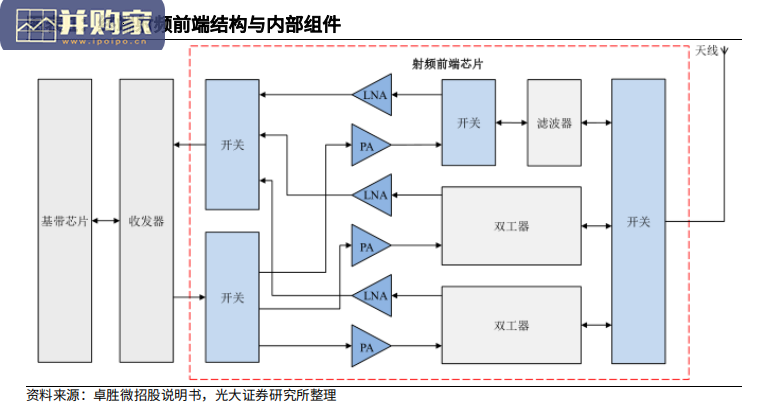

射频前端行业报告：SAW和BAW滤波器（37页）-第1张图片
