功率半导体行业报告：国产替代（19页）

行业报告下载 2021年12月28日 07:50 管理员

功率半导体是电能转换与电路控制的核心。功率半导体是电子装置中电能转换与电路控制的核心，在电子电路中起到功率转换、功率放大、功率开关、线路保护和整流等作用，主要用于改变电子装置中电压和频率、直流交流转换等。按类别划分，功率半导体可分为功率器件和功率 IC 两大类，其中功率器件主要包括二极管、晶体管和晶闸管，晶体管根据应用领域和制程不同又可分为 IGBT、MOSFET 和双极型晶体管等；功率 IC 属于模拟 IC，包含电源管理 IC、驱动 IC、AC/DC 和 DC/DC 等。功率器件分类：主要包括二极管、晶闸管和晶体管，其中晶体管是市场份额最大的品类。 1）二极管：结构简单，具有单向导电性，广泛应用于消费电子中，主要包括肖特基二极管（SBD）、快恢复二极管（FRD）等，其中 SBD 适用于小功率场景，而 FRD 则适用于较大功率场景； 2）晶闸管：体积较小，可靠性高，承受电压和电流容量在所有器件中最高，最基础的为 SCR（可控硅）、其次常见的有 GTO（门极可关断晶闸管），多用于高压直流输电和轨交领域； 3）晶体管：是市场份额最大的种类，根据应用领域和制程的不同，又可分为 IGBT、 MOSFET 和双极型晶体管等。

MOSFET：场效应晶体管，场效应晶体管，常见类型有平面栅 MOS、沟槽栅 MOS、超结 MOS、屏蔽栅 MOS 等，具有已于驱动、频率超高的特点，下游应用领域广泛，涵盖电源管理。IGBT：绝缘栅双极型晶体管，为 MOSFET 和 BJT 组合而成复合全控型电压驱动式功率半导体器件，兼有 MOSFET 的高输入阻抗和 GTR 的低导通压降两方面的优点，驱动功率小而饱和压降低，可实现逆变、变频功能，在中低压领域广泛应用于新能源车和消费电子，在 1700V 以上的高压领域广泛应用于轨交、清洁发电和智能电网等重要领域，被称为电子行业的“CPU”。功率半导体下游应用广泛，几乎涵盖所有电子制造业。功率半导体的主要作用是电力转换和功率控制，核心目标为提高能量转换效率并减少功耗，其下游应用广泛，几乎涵盖所有电子制造业。从下游应用领域的占比来看，汽车是功率半导体最主要的下游应用领域，2019 年全球功率半导体细分市场规模占比从高到低依次为：汽车（35%）、工业（27%）、消费电子（13%）和其他（25%）领域；国内市场方面，2019 年汽车、消费电子、工业电源、电力、通信等其他领域占功率半导体下游应用比重分别为 27%、23%、19%、15% 和 16%。

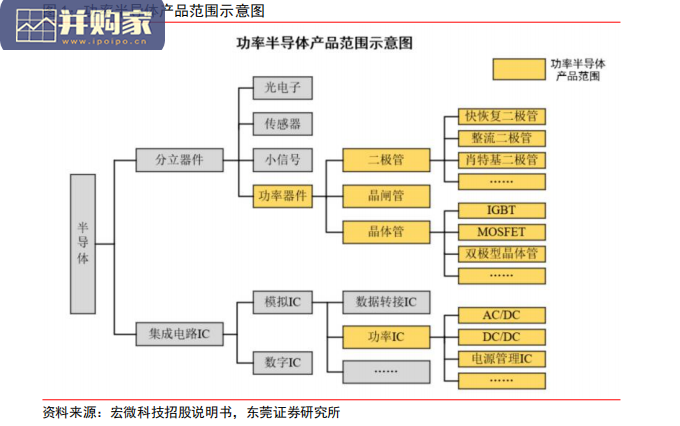

功率半导体行业报告：国产替代（19页）-第1张图片
