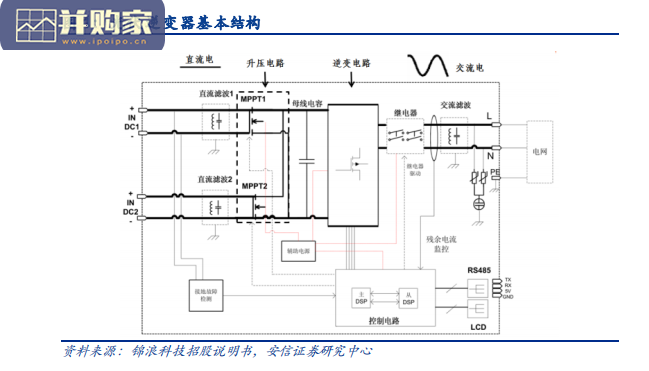

光伏逆变器是光伏发电的核心设备，其主要功能为将太阳电池组件产生的直流电转化为交流电，并入电网或供负载使用。光伏逆变器主要由输入滤波电路、DC/DC MPPT 电路、DC/AC 逆变电路、输出滤波电路、核心控制单元电路组成。太阳能电池组件所发的电要通过逆变器的处理才能对外输出，逆变器属于光伏发电系统的核心设备。光伏逆变器不是简单的电力变换装臵。除将直流电转换为交流电外，光伏逆变器还能够与电网实现交互、使光伏发电系统获得最大输出效率，能够判断及处理光伏系统故障，是多种信息交互的设备、人机交互的重要平台。光伏逆变器因其技术壁垒较高，在发展初期一直被国外逆变器企业所垄断，我国的部分逆变器企业在不断研发过程中逐步突破技术障碍，目前己在全球逆变器行业中占据一定地位。

光伏逆变器根据输出交流电压的相数，可分为单相逆变器和三相逆变器。单相指一根相线（俗称火线）和一根零线构成的电能输送形式，必要时会有第三根线（地线）用来防止触电。在日常生活中多使用单相电源，也称为照明电。三相是由三个频率相同、电势振幅相等、相位差互差 120°角的交流电势组成的电源，三相交流电的用途很多，工业中大部分的交流用电设备（例如电动机）都采用三相交流电。光伏逆变器根据应用在并网发电系统或离网发电系统中，可分为并网逆变器和离网逆变器。并网逆变器除可以将直流电转换成交流电外，输出的交流电还与市电的频率及相位同步，可以回到市电。光伏并网逆变器需要检测并网电网情况后再进行并网，断开电网不能工作。因为需要向电网送电，必须在相位、频率、电压与电网一致时并网输出。离网逆变器可独立于电网工作，可带阻容性及电机感性等负载，应变快、抗干扰、适应性及实用性强，是停电应急电源和户外供电首选电源产品。离网逆变器适用电力系统、通讯系统、铁路系统、航运、医院、商场、学校、户外等场所。

光伏IGBT行业报告（23页）-第1张图片
