隔离芯片行业报告：电路安全保障，数字隔离器，隔离接口，隔离驱动，隔离采样（17页）

行业报告下载 2022年05月05日 08:56 管理员

数字隔离器是新一代隔离器件。隔离器件广泛应用于信息通讯、电力电表、工业控制、新能源汽车等各个领域。从技术路线上来说，隔离器件可以分为光耦和数字隔离芯片两种。相比传统光耦，数字隔离芯片是更新一代、尺寸更小、速度更快、功耗更低、温度范围更广的隔离器件，并且拥有更高的可靠性和更长的寿命。数字隔离又分为磁耦合和电容耦合。磁耦数字隔离器由 ADI 设计开发的一款适合高压环境的隔离电路。它是一种基于芯片尺寸的变压器，采用了 COMS 工艺+线圈结构，传输速度快，可靠性强，但专利封锁强。电容耦合采用电容做信号传输，实现较为简单，国内公司大多采用电容耦合方案。从下游应用来看，数字隔离芯片主要应用于信息通讯、电力自动化、工厂自动化、工业测量、汽车车体通讯等。

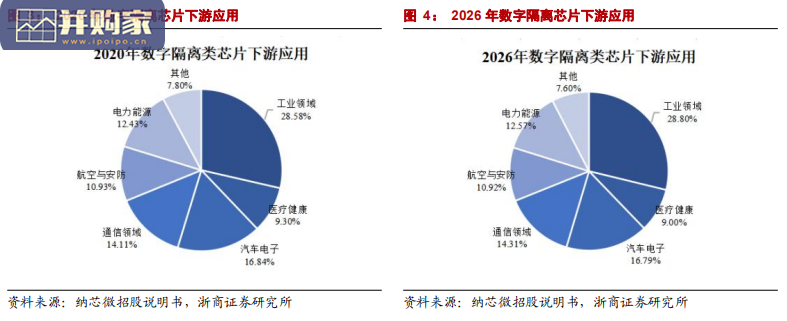

根据 Markets and Markets 的数据，2020 年数字隔离类芯片在工业领域上使用最多，占比达 28.58%，其次是汽车电子行业，占比达 16.84%，通信领域位居第三，占比达 14.11%。未来随着工业自动化和汽车电气化进程的推进，根据 Markets and Markets 的统计，与 2020 年相比，2026 年工业领域、汽车电子领域和通信领域在数字隔离类芯片的市场占比将分别稳定在 28.80%、16.79%和 14.31%。隔离接口即数字隔离器加接口芯片组合，多用于高压领域（超 48V）。接口芯片是基于通用和特定协议且具有通信功能的芯片，广泛应用于电子系统之间的信号传输，可提高系统性能和可靠性。接口芯片分为隔离与非隔离两种，其中非隔离接口芯片占比超 70%。常见的接口为 I2C、RS-485、CAN 等不同标准。其中 RS-485 广泛应用于工业领域， I2C 及 CAN 接口多用于汽车领域。以新能源汽车为例，隔离接口广泛应用于主驱，空压机，OBC，BMS，加热器等领域，单车用量数量超过 10 颗，单车价值量近 100 元。

隔离芯片行业报告：电路安全保障，数字隔离器，隔离接口，隔离驱动，隔离采样（17页）-第1张图片
