相较于集中式或组串式逆变器，微型逆变器的优势首先在于安全性。从原理上看，集中式或组串式逆变器首先将多块组件串联后再进行逆变，每串组件接入的直流电压可达 600-1500V，安装运维人员在直流高压环境下存在一定的触电风险。此外，在光伏组串存在直流高压的情况下，一旦出现接头松脱、接触不良、电线受损等现象，就极易引发直流电弧，从而造成巨大的火灾隐患。相较而言，微型逆变器将每一块组件产生的直流电先转换为交流电后再进行并联，因此整个系统中涉及的直流电压一般不超过 80V，大大降低了触电以及直流拉弧的风险，具有更高的安全系数。组串式逆变器可通过配套优化器/关断器实现组件级关断，但微型逆变器仍是安全性更好的方案。除了微型逆变器，“组串式逆变器+优化器/关断器”也是当前业界比较普遍的组件级电力电子控制方案，通过在每块组件上加装关断器可实现故障情况下的快速切断，对系统整体的安全性有一定提升。

但从本质上看，关断器并未改变组串式逆变器运行过程中的直流高压环境，与微型逆变器相比，系统整体仍然存在一定的直流拉弧隐患。最大功率点跟踪是光伏逆变器的核心功能之一。在一定的温度以及光照条件下，光伏组件的输出电压和电流遵循特定的 I-V 曲线，因此存在一个特定的电压电流组合使得组件的输出功率最大。与此同时，光伏组件的 I-V 曲线会随着光照、温度的变化而发生改变，因此在不同的外部条件下，光伏组件最大功率点所对应的电压、电流通常存在差异。因此，除了 DC/AC 的转换，光伏逆变器的另一个核心作用就是通过不断调节电路参数使光伏组件始终在其最大功率点上进行输出，即最大功率点跟踪（MPPT）。相较于集中式与组串式逆变器，微型逆变器可以实现更精细化的 MPPT 跟踪，从而提升系统的整体发电效率。对于集中式或组串式逆变器，由于每串组件都在同一电流下进行输出，如果某块组件因为故障、遮挡、阴影等原因出现失效或输出功率下滑，则整串组件的发电效率都将受到影响。而对于采用微型逆变器的光伏系统，每块组件均对应独立的一路 MPPT，可保证每块组件都在各自的最大功率点上进行输出，因此系统的整体发电效率不会受到“短板” 的影响而出现明显下滑。

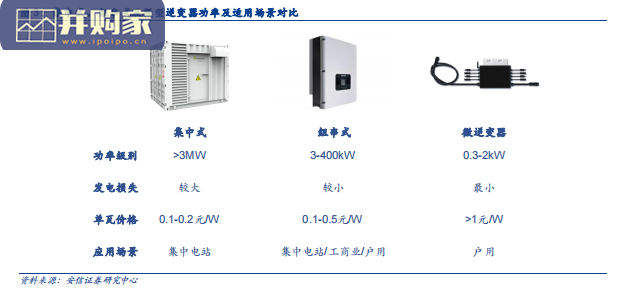

微型逆变器行业报告（31页）-第1张图片
