半导体材料根据时间先后可以分为三代。第一代为锗、硅等普通单质材料，其特点为开关便捷，一般多用于集成电路。第二代为砷化镓、磷化铟等化合物半导体，主要用于发光及通讯材料。第三代半导体主要包括碳化硅、氮化镓等化合物半导体和金刚石等特殊单质。凭借优秀的物理化学性质，碳化硅材料在功率、射频器件领域逐渐开启应用。第三代半导体耐压性较好，是大功率器件的理想材料。第三代半导体主要是碳化硅和氮化镓材料， SiC 的禁带宽度为 3.2eV，GaN 的禁带宽度为 3.4eV，远超过 Si 的禁带宽度 1.12eV。由于第三代半导体普遍带隙较宽，因此耐压、耐热性较好，常用于大功率器件。其中碳化硅已逐渐走入大规模运用，在功率器件领域，碳化硅二极管、MOSFET 已经开始商业化应用。基于上述特性，以碳化硅为衬底制成的功率器件相比硅基功率器件在性能方面更加具有优势：（1）更强的高压特性。碳化硅的击穿电场强度是硅的 10 余倍，使得碳化硅器件耐高压特性显著高于同等硅器件。（2）更好的高温特性。碳化硅相较硅拥有更高的热导率，使得器件散热更容易，极限工作温度更高。耐高温特性可以带来功率密度的显著提升，同时降低对散热系统的要求，使终端可以更加轻量和小型化。（3）更低的能量损耗。碳化硅具有 2 倍于硅的饱和电子漂移速率，使得碳化硅器件具有极低的导通电阻，导通损耗低；碳化硅具有 3 倍于硅的禁带宽度，使得碳化硅器件泄漏电流比硅器件大幅减少，从而降低功率损耗；

碳化硅器件在关断过程中不存在电流拖尾现象，开关损耗低，大幅提高实际应用的开关频率。根据ROHM的数据，相同规格的碳化硅基MOSFET导通电阻是硅基MOSFET 的 1/200，尺寸是是硅基 MOSFET 的 1/10。对于相同规格的逆变器来说，使用碳化硅基 MOSFET 相比于使用硅基 IGBT 系统总能量损失小于 1/4。碳化硅优良的频率、散热特性，使得其在射频器件上也得到广泛应用。碳化硅、氮化镓材料的饱和电子漂移速率分别是硅的 2.0、2.5 倍，因此碳化硅、氮化镓器件的工作频率大于传统的硅器件。然而，氮化镓材料存在耐热性能较差的缺点，而碳化硅的耐热性和导热性都较好，可以弥补氮化镓器件耐热性较差的缺点，因此业界采取半绝缘型碳化硅做衬底，在衬底上生长氮化镓外延层后制造射频器件。按照电学性能的不同，碳化硅衬底可分为半绝缘型碳化硅衬底和导电型碳化硅衬底两类，这两类衬底经外延生长后分明用于制造功率器件、射频器件等分立器件。其中，半绝缘型碳化硅衬底主要应用于制造氮化镓射频器件、光电器件等。通过在半绝缘型碳化硅衬底上生长氮化镓外延层，制得碳化硅基氮化镓外延片，可进一步制成 HEMT 等氮化镓射频器件。导电型碳化硅衬底主要应用于制造功率器件。与传统硅功率器件制作工艺不同，碳化硅功率器件不能直接制作在碳化硅衬底上，需在导电型衬底上生长碳化硅外延层得到碳化硅外延片，并在外延层上制造肖特基二极管、MOSFET、IGBT 等功率器件。

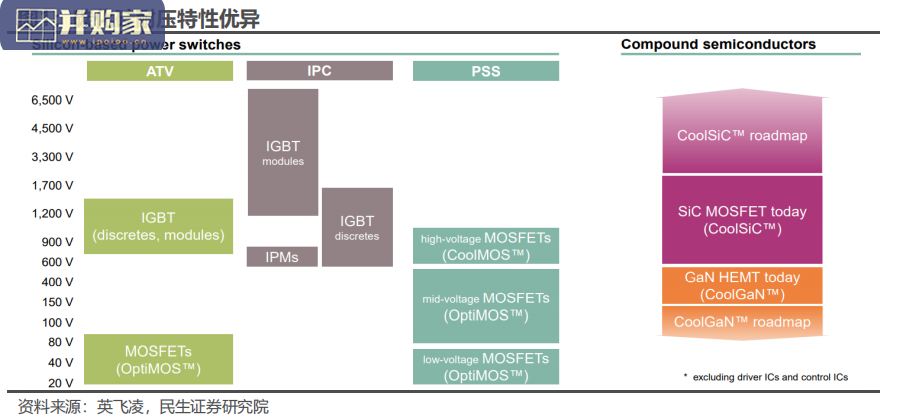

碳化硅行业报告：SiC引领行业变革（81页）-第1张图片
