汽车线控底盘行业报告：线控制动（37页）

行业报告下载 2022年11月09日 07:09 管理员

线控化、集成化是汽车制动系统的发展趋势。汽车制动系统可分为行车制动、驻车制动系统两大类，行车制动系统的主要作用是令行驶中的汽车降低速度甚至停车，驻车制动系统则用于确保已停驶的汽车驻留原地不动。行车制动系统的发展有液压制动系统、EHB（two-box）、 EHB（one-box）、EMB 四个阶段，总的趋势是逐渐转向轻量化、智能化、响应快的线控系统， 2021 年我国 EHB 的市占率为 8.6%，正在快速普及，EMB 则处于研发阶段；驻车制动系统的发展则经历了机械驻车制动系统，电子驻车制动系统（拉索式、独立式、集成式）两大阶段，电子驻车制动系统具有省力、反应时间快、制动距离短的特点，普及度逐渐提高，2021 年我国前装市场 EPB 的市占率为 78.2%。液压制动系统一般由制动踏板、真空助力器、制动液、制动油管、制动主缸、制动轮缸、车轮制动器（盘式制动器或鼓式制动器）组成，其中真空助力器是液压制动系统的核心部件。 1924 年克莱斯勒的四轮液压制动器问世，通用和福特分别于 1934 年和 1939 年采用了液压制动技术，此后经过几代产品的迭代升级，液压制动系统逐渐成为主流。

液压制动系统具有响应更快、更准确的特点，并且更容易集成到高级驾驶辅助系统，是乘用车的标配零部件；气压制动系统通过高压空气产生巨大的制动力，故常用于车身重的货车、卡车等商用车。液压制动系统的本质是通过逐级放大驾驶员踩踏板的力实现制动。当驾驶员踩踏板后，力经过杠杆作用的第一级放大传导至真空助力器；真空助力器通过压力差第二级放大至制动主缸；主缸的制动液在力的作用下被推入轮缸，通过压强第三级放大至车轮制动器；车轮制动器在力的作用下推动制动片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。真空助力器利用了发动机工作时吸入空气这一原理，造成助力器一侧出现真空，相对于另一侧产生压强差，从而利用压强差来放大踩踏板的力。当发动机工作时，其进气道内的压力会低于大气压力，从而形成一定的真空度，这种压力差会通过真空管吸入真空助力器前腔的空气，使得助力器前腔气压低于大气压力；当踩下制动踏板时，在推杆的作用下前腔真空阀门关闭，后腔进气控制阀门打开，后腔充气至大气压，压力大于前腔形成压力差，形成对制动主缸推杆向前的推力，推动制动主缸内的液体进入制动管路形成车轮制动力。真空助力器适用于燃油车，但不适用于没有发动机的电动车。

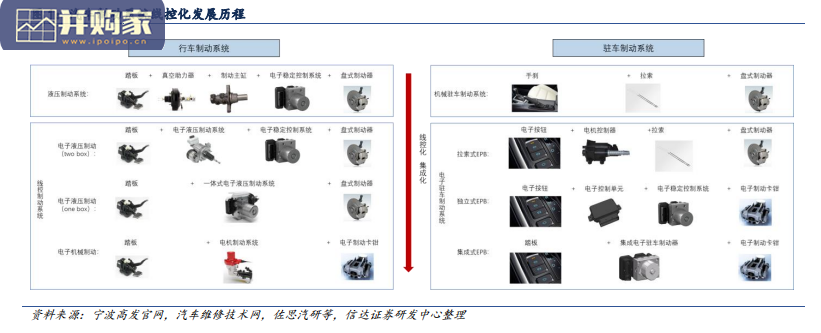

汽车线控底盘行业报告：线控制动（37页）-第1张图片
