半导体行业研究报告：Chiplet（15页）

行业报告下载 2022年12月01日 08:36 管理员

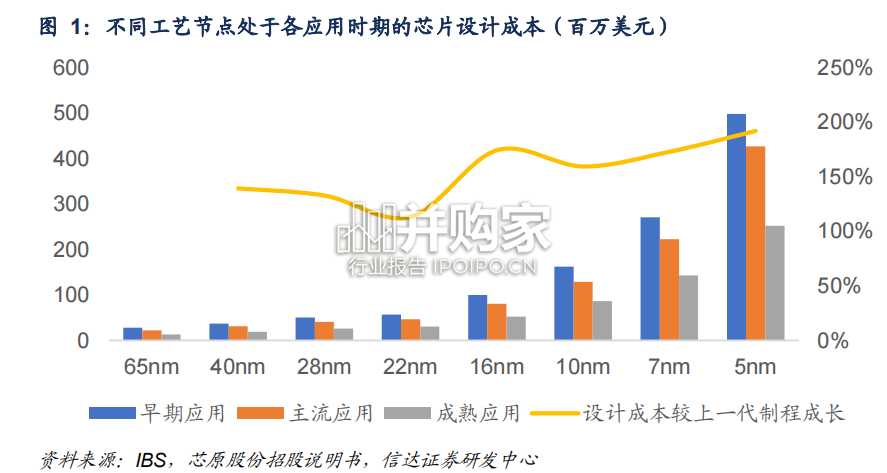

异构多核 SoC 成传统大规模集成电路主流趋势。随着先进工艺节点不断推进，芯片线宽缩小下单颗芯片可容纳的晶体管数量不断提升，7nm 工艺节点下 80mm²裸片晶体管数量增长至近 70 亿个。传统大规模集成电路主流趋势为异构多核 SoC，微处理器、模拟 IP、数字 IP、存储器等以同一种工艺制造方式被集成在单一芯片上，实现芯片体积缩小及性能、可靠性的提高。先进工艺节点下晶体管单位成本不断下降，但 IC 设计复杂度及设计成本不断提升。以先进工艺节点处于主流应用时期设计成本为例，工艺节点为 28nm 时，单颗芯片设计成本约为 0.41 亿美元，而工艺节点为 7nm 时，设计成本快速提升至 2.22 亿美元。即使工艺节点达到成熟应用时期，设计成本大幅度下降的前提下，相较同一应用时期的上一代先进工艺节点，仍存在显著提升；此外，设计复杂度的提升也将对芯片良率产生影响，间接提高了整体制造成本。Chiplet 将满足特定功能的裸片通过 die-to-die 内部互联技术，实现多个模块芯片与底层基础芯片的系统封装，实现一种新形式的 IP 复用。基于裸片的 Chiplet 方案将传统 SoC 划分为多个单功能或多功能组合的芯粒，在一个封装内通过基板互连成为一个完整的复杂功能芯片，是一种以裸片形式提供的硬核 IP。

在当前技术进展下，Chiplet 方案能够实现芯片设计复杂度及设计成本降低。IC 设计阶段将 SoC 按照不同功能模块分解为多个芯粒，部分芯粒实现模块化设计并在不同芯片中重复使用，能够实现设计难度降低，且有利于后续产品迭代，加速产品上市周期。 Chiplet 的运用也将大幅提高大型芯片良率的同时降低芯片制造成本。高性能计算等领域巨大运算需求推动逻辑芯片运算核心数量上升，配套 SRAM 容量、I/O 数量随之提升。Chiplet 设计分割不同功能模块进行独立制造，提升良率的同时降低不良率造成的额外制造成本。根据 Linley 测算，7nm 方案下 Chiplet 良率改善 0.8x，制造成本降低至传统方案的 0.87 倍。我们认为，Chiplet 的实现需要架构设计与先进封装两侧的共同作用。架构侧为实现“分”的关键，需要考虑访问频率、缓存一致性等；先进封装侧为“合”的关键，功耗、散热、整体成本为主要影响因素。目前主流架构设计方案可分为两类：（1）基于功能划分多个 Chiplet，通过不同 Chiplet 组合封装，实现不同类型产品，典型代表为 Lego、AMD Zen2/3；（2）单一 Chiplet 包含独立完整功能集合，通过多个 Chiplet 组合实现性能线性增长，典型代表为 Apple M1 Ultra 及 Intel Sappire Rapids。苹果方案通过自研封装技术堆叠两颗 M1 Max 芯片，两颗芯片间具备超过 2.5TB/s 带宽且极低延时互联能力，使 M1 Ultra 获得两倍算力，同时在软件层面将 M1 Ultra 作为完整芯片，从而不增加额外软件修改和调试负担。

半导体行业研究报告：Chiplet（15页）-第1张图片
