随着摩尔定律放缓，芯片特征尺寸接近物理极限，先进封装成为提升芯片性能，延续摩尔定律的重要手段。先进封装是指处于前沿的封装形式和技术，通过优化连接、在同一个封装内集成不同材料、线宽的半导体集成电路和器件等方式，提升集成电路的连接密度和集成度。当前全球芯片制程工艺已进入 3-5nm 区间，接近物理极限，先进制程工艺芯片的设计难度、工艺复杂度和开发成本大幅增加，摩尔定律逐渐失效，半导体行业进入“后摩尔时代”。集成电路前道制程工艺发展受限，但随着人工智能等新兴应用场景的快速发展，对于芯片性能的要求日益提高，越来越多集成电路企业转向后道封装工艺寻求先进技术方案，以确保产品性能的持续提升。以系统级封装（SiP）、倒装焊封装（FC）、扇出型集成电路封装（Fan-Out）等为代表的先进封装技术应运而生，在“后摩尔时代”逐步发展为推动芯片性能提升的主要研发方向，也成为封装产业增长的主要驱动力。

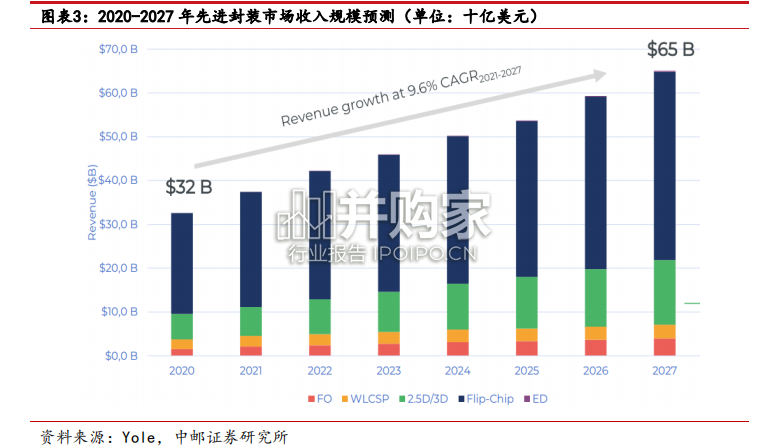

AI 带动先进封装需求。TrendForce 报告指出，聊天机器人等生成式 AI 应用爆发式增长，带动 2023 年 AI 服务器开发大幅扩张。这种对高端 AI 服务器的依赖，需要使用高端 AI 芯片，这不仅将拉动 2023~2024 年 HBM 的需求，而且预计还将在 2024 年带动先进封装产能增长 30~40%。先进封装增速高于整体封装，2.5D/3D 封装增速居先进封装之首。根据 Yole， 2021 年，先进封装市场规模约 375 亿美元，占整体封装市场规模的 44%，预计到 2027 年将提升至占比 53%，约 650 亿美元，CAGR21-27为 9.6%，高于整体封装市场规模 CAGR21-27 6.3%。先进封装中的 2.5D/3D 封装多应用于(x)PU, ASIC, FPGA, 3D NAND, HBM, CIS 等，受数据中心、高性能计算、自动驾驶等应用的驱动，2.5D/3D 封装市场收入规模 CAGR21-27高达 14%，在先进封装多个细分领域中位列第一。
