丝杠材料为合金结构钢 42CrMo，螺母和滚柱材料为高碳铬轴承钢，材料壁垒不高。根据 Rollvis 中国大陆核心代理商天誉科技公司官网，行星滚柱丝杠中丝杠选用的材料为合金结构钢 42CrMo，合金结构钢 42CrMo 强度和淬透性比 35CrMo 有所增高，调质后有较高的疲劳极限和抗多次冲击能力，低温冲击韧性良好。螺母和滚柱选用的材料为高碳铬轴承钢 GCr15，高碳铬轴承钢 GCr15 综合性能良好，淬火和回火后具有高而均匀的硬度，良好的耐磨性和高的接触疲劳寿命，热加工变形性能和切削加工性能均好。根据抚顺特钢官网，合金结构钢 42CrMo 价格为 9150 元/吨，高碳铬轴承钢 GCr15 价格 10000 元/吨。行星滚柱丝杠主要有形变误差、制造误差、安装误差等，制造工艺对减小误差十分关键。其中制造环节包括螺纹螺距、螺纹牙型、齿轮齿距、齿轮齿廓、制造偏心等误差，对制造提出了非常高的精度要求。

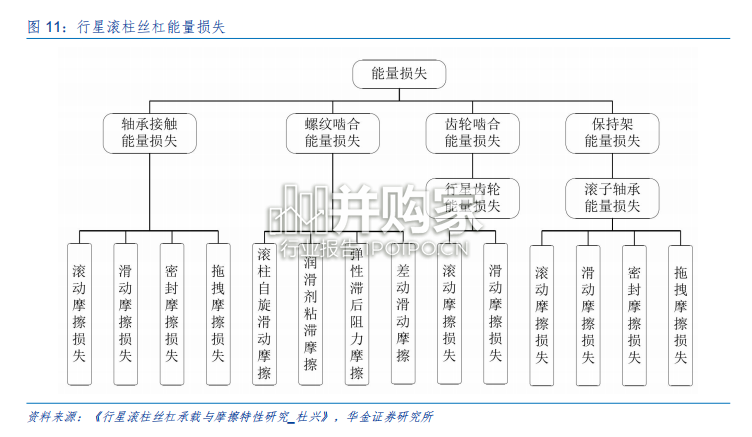

行星滚柱丝杠传动系统的能量损失主要来源于其关键部件的摩擦阻力。主要包括角接触轴承 (或圆锥滚子轴承)接触摩擦、丝杆与滚柱侧螺纹啮合摩擦、滚柱与螺母侧螺纹啮合摩擦、滚柱齿与内齿圈摩擦以及保持架和滚柱、螺母间的转动摩擦损失。行星滚柱丝杠通过螺纹啮合实现传动，螺纹的加工方式有旋风铣削、磨削加工、硬态车削、滚压成型等。行星滚柱丝杠依靠零件间的螺纹啮合实现传动功能，螺纹的加工精度将直接影响系统的传动精度、使用寿命、与平稳性。行星滚柱丝杠螺纹是由特定参数设计而成，其制造工艺方法主要为成型加工，例如旋风铣削、磨削加工、硬态车削、滚压成型等。现有的轧制成形加工工艺有两种轧制成形方法：（1）在一台设备上安装螺纹和齿轮两种模具，按加工工艺顺序在不同的时间内先后轧制成形螺纹和齿轮；（2）在多台设备上分别安装螺纹和齿轮两种模具，按加工工艺顺序在不同的时间内先后轧制成形螺纹和齿轮。
