掩膜版（Photomask）又称光罩、光掩膜、光刻掩膜版等，是微电子制造过程中的图形转移工具或母版，是图形设计和工艺技术等知识产权信息的载体。在光刻过程中，掩膜版是设计图形的载体。通过光刻，将掩膜版上的设计图形转移到光刻胶上，再经过刻蚀，将图形刻到衬底上，从而实现图形到硅片的转移，功能类似于传统照相机的“底片”。以薄膜晶体管液晶显示器（TFT-LCD）制造为例，利用掩膜版的曝光掩蔽作用，将设计好的薄膜晶体管（TFT）阵列和彩色滤光片图形按照薄膜晶体管的膜层结构顺序，依次曝光转移至玻璃基板，最终形成多个膜层所叠加的显示器件；以晶圆制造为例，其制造过程需要经过多次曝光工艺，利用掩膜版的曝光掩蔽作用，在半导体晶圆表面形成栅极、源漏极、掺杂窗口、电极接触孔等。相比较而言，半导体掩膜版在最小线宽、CD 精度、位置精度等重要参数方面，均显著高于平板显示、 PCB 等领域掩膜版产品。

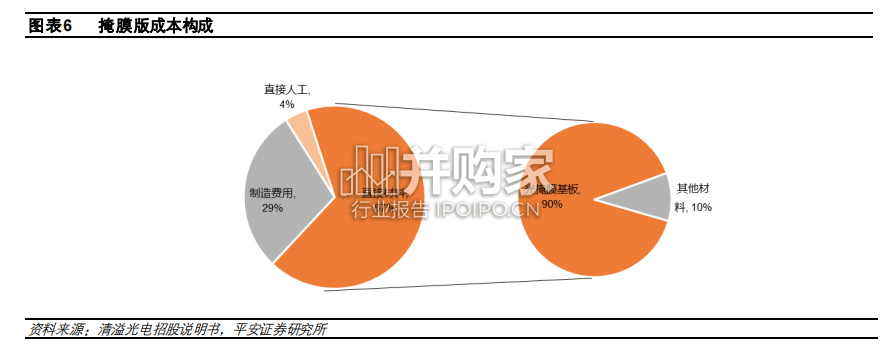

掩膜版是光刻过程中的重要部件，其性能的好坏对光刻有着重要影响。根据基板材质的不同，掩膜版主要可分为石英掩膜版、苏打掩膜版和其他（包含凸版、菲林等）。掩膜版通常由基板和遮光膜组成，其中最重要的原材料是掩膜基板。基板衬底在透光性及稳定性等方面性能要求较高，须做到表面平整，无夹砂、气泡等微小缺陷。由于石英玻璃的化学性能稳定、光学透过率高、热膨胀系数低，近年来已成为制备掩膜版的主流原材料，被广泛应用于超大规模集成电路掩膜版制作。目前，石英掩膜版和苏打掩膜版是最常见的两种主流产品，均属于玻璃基板。遮光膜分为硬质遮光膜和乳胶遮光膜，其中乳胶遮光膜主要用于 PCB、触控等场景；硬质遮光膜材料主要包括铬、硅、硅化钼、氧化铁等，在各类硬质遮光膜中，由于铬材料机械强度高、可形成细微图形，因此铬膜成为硬质遮光膜的主流。掩膜版成本构成以直接材料和制造费用为主，分别占比 67%和 29%。其中直接材料主要包括掩膜版基板、遮光膜及其他辅助材料等，掩膜版基板占直接材料的比重超过 90%。
