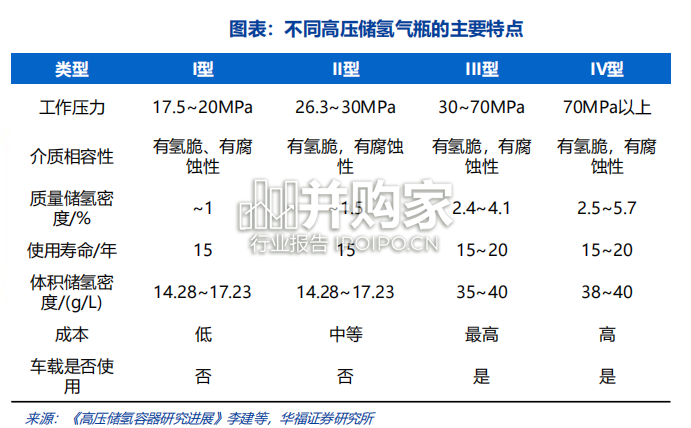

高压气瓶为氢气储运的核心设备，车用场景下以III型瓶和IV型瓶为主。用于氢储运的高压气瓶主要包括纯钢制金属瓶（I型）、钢制内胆纤维缠绕瓶（II型）、铝内胆纤维缠绕瓶（III型）及塑料内胆纤维缠绕瓶（IV型）。其中加氢站等固定式储氢瓶多用I型、II型钢制氢瓶，但由于I型和II型瓶储氢密度低、氢脆问题严重，因此现阶段车用储氢容器主要为III型瓶和IV型瓶。低温液态储氢应用规模不断扩大，有机液态储氢逐渐向工业化生产过渡。（1）低温液态储氢是指将氢气经过压缩后，深冷到21K以下使其变为液氢，并储存在低温绝热的真空容器当中，其在氢能应用中具备储运量更大、纯度高、充装更快、占地更小等优势；我国低温液态储氢技术近年来不断发展，相关投资和项目密集出现。（2）有机液态储氢是指借助烯烃、炔烃或芳香烃等不饱和液体有机物和氢气的可逆反应、加氢反应实现氢储存，并借助脱氢反应实现氢的释放的化学储运氢过程；

目前有机液态储氢技术还处于从实验室向工业化生产的过渡阶段。液氢的运输形式包括拖车、槽车和槽船等，制备过程中规模效应明显。液氢的储运方式可以分为两类，即采用容器储运和采用管道输运。其中,容器储运在储存结构形式上一般采用球形储罐和圆柱形储罐，在运输形式上采用液氢拖车、液氢铁路槽车和液氢槽船等。相较于气氢储运，液氢具有便于储运车载、安全性高、气化纯度高等优点，但也因制备过程较为复杂而存在着技术门槛较高、液化工厂投资大、能耗较高等缺点。液氢成本对运输距离不敏感，适合大规模远距离运输。在车辆购置成本、人工成本、燃油费、车速等条件不变的情况下，改变液氢运输距离，进而测算其运输成本的变化。由测算可知，液氢综合运输成本随着运输距离的增长而缓慢上升，基本能够控制在5元/kg以内，且每增加100km的运输距离，单位kg运输成本约增加0.8元，敏感度远低于同等条件下的气氢运输。考虑到液氢运输规模往往较大，因此我们认为液氢适合大规模远距离运输场景。

氢能专题报告：氢储运篇（36页）-第1张图片
