高性能MEMS+IMU行业报告（37页）

行业报告下载 2023年11月21日 07:00 管理员

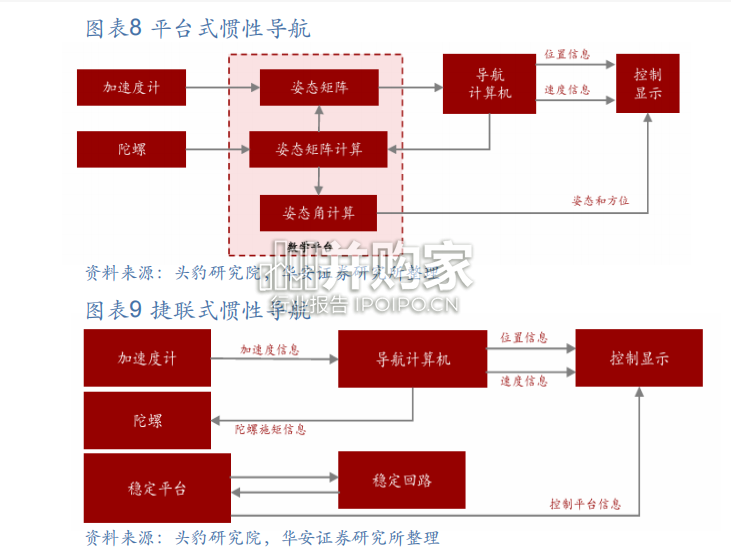

从结构上看，IMU主导的惯性导航分为平台式和捷联式。按照市场发展趋势，惯性测量传感器正在不断向轻量化方向发展，捷联式逐渐成为主流。平台式惯性导航系统采用物理平台模拟导航坐标系统，加速度计安装在由于陀螺仪控制的稳定平台上，输出的信息由导航计算机计算航行器位置、速度等导航信息及陀螺的施矩信息。陀螺在施矩信息作用下，通过平台稳定回路控制平台跟踪导航坐标系在惯性空间的角速度。而航行器的姿态和方位信息，则从平台的框架轴上直接测量得到。捷联式惯性导航采用数学算法确定导航坐标系，即加速度计和陀螺仪直接安装在运载体上，得到信息量之后通过数学平台确定运载体的速度、位置以及姿态等航向信息。

与其他导航系统相比，IMU主导的惯导系统具有信息全面，完全自主、高度隐蔽、信息实时与连续，且不受时间、地域的限制和人为因素干扰等重要特性，在城市峡谷或森林道路中，IMU不会受到多路径效应或信号衰减的影响。在自动驾驶系统中，IMU数据与GNSS、视觉和其他探测和测距系统融合，以填补GNSS更新之间的空隙，并在GNSS 和/或其他传感器受到影响时安全进行短时导航。IMU数据始终可用，是任何自主车辆系统的一个组成部分，并可用于在具挑战性的环境中维持车辆安全运行。自动驾驶汽车驶入高楼林立的区域，失去了卫星信号，无法由GPS提供绝对定位，此时，IMU可以发挥其延续绝对定位的作用，在没有GPS信号的区域为汽车提供绝对定位信息，这些信息包括汽车的实时经纬度和海拔高度。自动驾驶汽车通过车道线识别功能确保自身在道路中行驶，在遇到强烈太阳光照射的情况下，车道线识别功能失效。此时，IMU可以发挥其延续相对定位的作用，根据历史记录中的道路曲率与汽车相对于车道边界的历史位置，确保汽车在一段时间内继续行驶在车道中。

高性能MEMS+IMU行业报告（37页）-第1张图片
