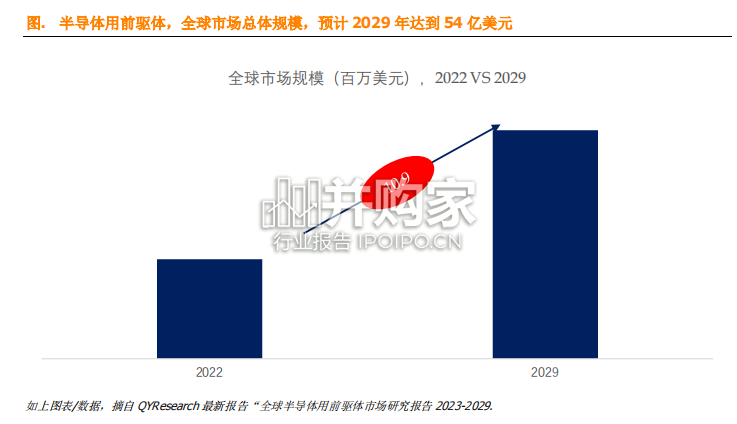

半导体前驱体是半导体薄膜沉积工艺的核心制造材料，高壁垒高增长，应用于半导体生产制造工艺携有目标元素，气态或易挥发液态，具备化学热稳定性,同时具备相应的反应活性或物理性能的一类物质。在包括薄膜、光刻、互连、掺杂技术等的半导体制造过程中，前驱体主要应用于气相沉积(包括物理沉积 PVD、化学气相沉积 CVD 及原子气相沉积 ALD)，以形成符合半导体制造要求的各类薄膜层。此外，前驱体也可用于半导体外延生长、蚀刻、离子注入掺杂以及清洗等，是半导体制造的核心材料之一。根据 QYResearch 最新调研报告显示，2029 年全球半导体用前驱体市场规模将达到 5446 百万美元，未来几年年复合增长率 CAGR 为 10.9%。1. 下游芯片产业的发展：随着存储器容量及储存速度需求的不断提升，大容量 3D NAND 将成为未来主流，刺激前驱体需求快速增长。 2. 先进节点技术的推动：随着技术的进步，先进节点在芯片制造过程对 High-k 前驱体材料的使用品种增多，并且将带动新型稀有金属的 High-k 前驱体价格上升。主要阻碍因素（壁垒）: 1. 市场壁垒：半导体前驱体市场 Top3 企业占据了 70%的市场份额，市场高度集中，竞争激烈。头部企业拥有成熟的供应链、下游客户以及市场份额，通常能够很好的满足客户需求，新进入者需要克服下游客户等市场壁垒，争夺市场。
