先进封装行业报告（39页）

行业报告下载 2024年03月14日 07:41 管理员

缩短芯片间通信距离能够大幅度提升整个功能系统效率，SoC（Sytem on Chip）的方案将不同芯片功能集成在一颗芯片上，使得芯片间通信在零级封装就已经完成，通信效率提升到极大水平，因此我们看到过去几年在摩尔定律的引领下，芯片制程不断演进，从而使得单芯片上晶体管数量大幅提升。但随着多年以来摩尔定律的推进，SoC 方案的发展在设计和制造等方面都遇到了相当大的瓶颈： 1) 设计瓶颈，传统的 SoC 是将不同类型计算任务的计算单元设计在一块晶圆上，并且每个计算单元都采用统一的工艺制程，导致 SoC 芯片上各个单元需要同步进行迭代，这样不仅会使得系统重构风险高，同时也会使得芯片设计成本越来越高，根据行业经验数据，设计一颗 28nm SoC 芯片成本约为 0.5 亿美金，7nm 需要 3 亿美金，5nm 需要 5 亿美金，3nm 则可能达到 15 亿美金。 2) 制造瓶颈，当前芯片工艺制程尺寸已走向极致（3nm 至 1nm），而 1nm 的宽度仅能容纳 2 个硅原子晶格，进一步微缩就将进入量子物理范畴，将面临量子隧穿效应等问题；同时 SoC 挤进更多功能将导致芯片面积较大，从而导致良率难以提升，从行业经验数据来看，面积 40*40mm 的良率只有 35.7%，面积 20*20mm 的良率可上升至 75.7%，面积 10*10mm 的良率可提升至 94.2%；除此之外还存在光刻技术难以跟进、单芯片功耗和散热问题越发突出、存储带宽难以跟进等问题，可见 SoC 制造难度正在加速上升。制造难度的提升导致摩尔定律逐步开始失效，根据 IBS 的统计，芯片制程下降所带来的制造成本下降幅度已经逐步收窄，16nm到10nm每10亿颗晶体管的成本可降低31%，而从 7nm 到 5nm 仅降低 18%、从 5nm 到 3nm 仅降低 4%。

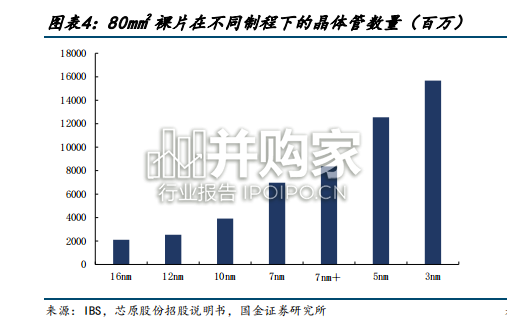

先进封装行业报告（39页）-第1张图片
