丝杠行业报告：人形机器人催化丝杠国产化（44页）

行业报告下载 2025年08月06日 07:24 管理员

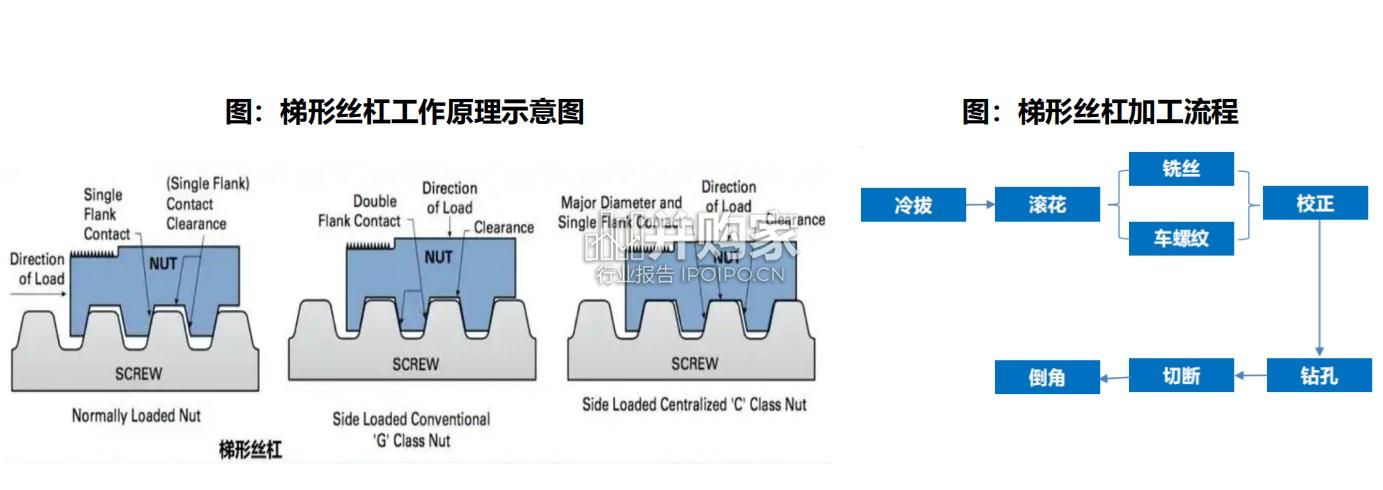

梯形丝杠制造工艺较为简单，技术水平成熟，但产品精度及效率较低。其运动原理是利用螺旋副的转动运动，使螺旋副上的螺纹旋转，来实现线性运动。梯形丝杆上的螺纹与螺旋副上的螺纹咬合，当螺旋副旋转时，梯形丝杆就会沿着轴向运动，产生线性位移。梯形丝杠的加工工艺原本主要采用车削加工，工艺路线为:冷拔→滚花→车螺纹→校正→钻孔→ 切断→倒角，整体技术简单，工艺路线成熟，但效率较低、成本较高，且由于材料刚度低，车削、滚花时易变形，小号螺轮无法生产。目前多使用旋风铣削工艺代替车削工艺，将铣丝、滚花一次性完成，工艺路线变为冷拔→滚花、铣丝→校正→钻孔→切断→倒角，改进后减少了由切削力引起的振动，表面粗糙度也减小了。滚珠丝杠是滚动运动，传动效率高、精度高。滚珠丝杠由丝杆、螺母、滚珠、回珠器主要部件构成。当丝杠旋转时，滚珠在丝杆和螺母之间滚动，实现力的传递和直线运动。回珠器一般分为内循环式和外循环，内循环滚珠丝杠尺寸一般来说小于外循环滚珠丝杠，适合于空间比较紧凑的场景；同时其需要反向器固定相对来说比较牢靠、刚性好且不易损坏。而外循环滚珠丝杠适用于需要扛冲能力大、高负载丝杠的使用场景。滚珠丝杠工艺分为研磨与轧制，已国产化，但高精度产品技术仍待提升。滚珠丝杠加工核心在于滚道制作，螺母的螺纹采用研磨技术，而丝杆可采用研磨和轧制两种工艺。轧制是采用冷加工工艺模具制造，自动化程度高，适合大批量生产，成本低，但精度偏低一般为C7级以上；而研磨工序长，从热处理、粗加工（车削）、到精磨（磨削），效率低，但精度高，一般为C7级以下，可达到C0级。

丝杠行业报告：人形机器人催化丝杠国产化（44页）-第1张图片
