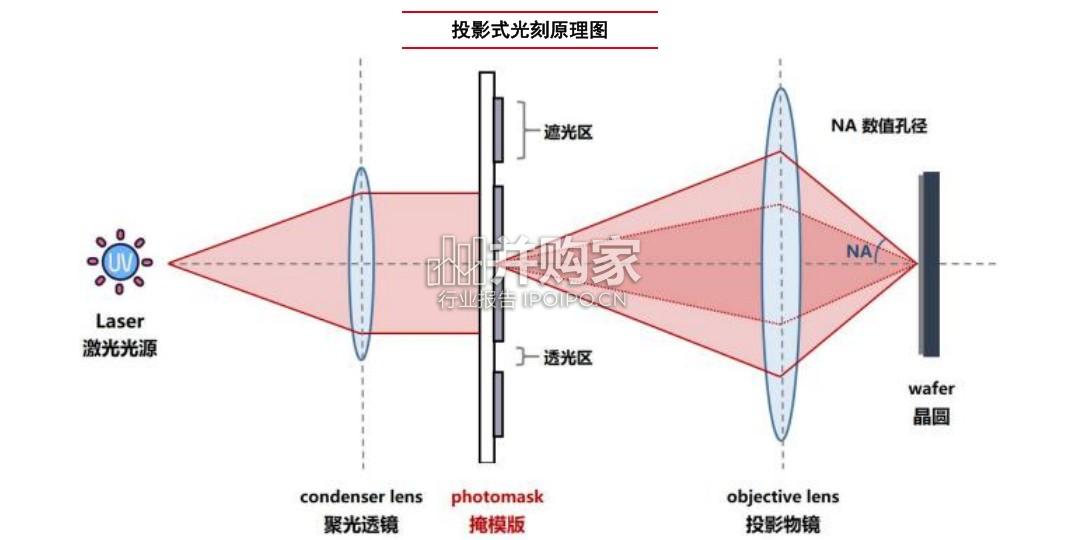

半导体生产工艺通常采用投影式光刻方法，在投影式光刻中，激光透过掩模版后，经过投影物镜成像到晶圆的光刻胶表面，通过掩模版对光线的遮挡或透过功能，实现掩模图案向晶圆线路图的图形转移。半导体掩模版的技术演进的过程，正是不断解决极限情况下光的干涉与衍射现象、克服物理极限的过程。随着掩模版的线宽和线缝越来越小，当尺寸逐渐接近光刻机的波长时，曝光过程中就会出现严重的衍射现象。光的衍射现象是指光在传播过程中，遇到尺寸与波长大小相近的障碍物时，光会传到障碍物的阴影区并形成明暗变化的光强分布情况。这种情况在投影式光刻中尤为明显，激光通过掩模版的透光区和投影物镜后会出现显著的夫琅禾费衍射现象，导致曝光图形边缘的分辨率降低，图案边缘失真严重，CD精度大幅下降。随着掩模版图形越来越复杂、线路密度越来越大，掩模版的透光区间距离便越来越短，此时曝光过程中就会出现显著的干涉现象。光的干涉是指两束相干光相遇而引起光的强度重新分布的现象。当掩模版的透光区间位置趋于接近时，从相邻两个透光区射出的光线频率相同、振动方向相近、相位差恒定，形成了相干光。两列或多列相干光在空间相遇时相互叠加，光强在某些区域始终加强，在另一些区域则始终削弱，出现了稳定的强弱分布现象。上述现象会造成晶圆感光时遮光区域仍有曝光、透光区域光强不足的情况，导致整体的对比度降低，CD精度大幅下降，从而严重影响了晶圆的电路图形质量。
