固态变压器（SST）行业报告：AIDC供配电架构的终极方案（32页）

行业报告下载 2025年11月12日 11:54 管理员

固态变压器（SST）是数据中心直流配电系统的未来发展趋势。SST采用第三代功率半导体取代传统变压器进行调压和整流，系统链路短、效率高、体积小、重量轻、控制方便。 SST方案效率更高。根据为光能源，SST方案相较于传统UPS方案端到负荷效率提升3%以上；以100MW数据中心为例，若负载率为90%，效率每提升1%，每年可节省788.40万度，按0.8元/kWh电价计算，每年可节省630万元电费。当前SST主要采用ISOP型系统拓扑：输入端为中压级联，输出端为低压并联。功率电路包括前级的整流电路、后级的直流-直流变换器。输入整流级（AC-DC转换）：采用多H桥模块级联构成，以减小开关管的电压应力。采用单相PFC拓扑，功率器件选用大功率Si IGBT或SiC MOSFET，实现整流和功率因数校正作用，采用SiC器件可以提升AC/DC的开关频率，进一步减少网侧电流谐波含量。隔离阶段（高频DC-DC转换）：带隔离的DC-DC变换，各模块输出并联。采用双有源桥或者谐振拓扑结构，功率器件选用 SiC MOSFET，由一个跟输入级连接的逆变器、谐振电容、谐振电感、高频变压器和整流器组成，通过谐振变换实现功率传输，变压器实现隔离作用。高频变压器是SST核心组件，亦是核心技术难点，其关键技术瓶颈包括容量小、损耗密度高、大容量电池设计难等，系统复杂且成本较高。

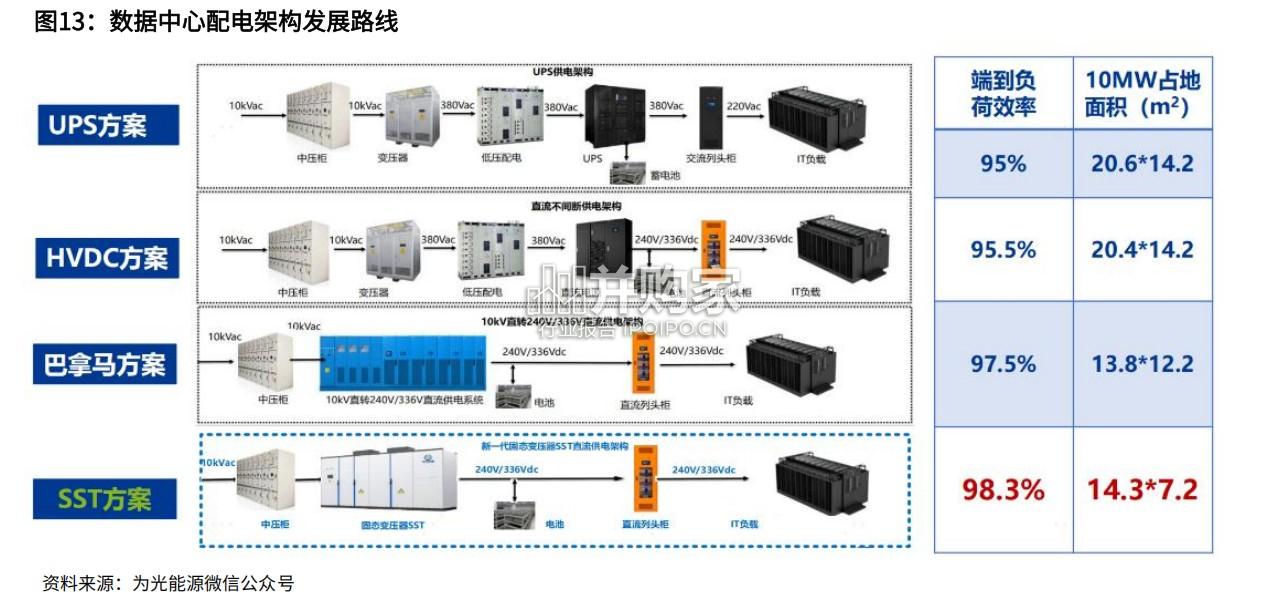

固态变压器（SST）行业报告：AIDC供配电架构的终极方案（32页）-第1张图片
