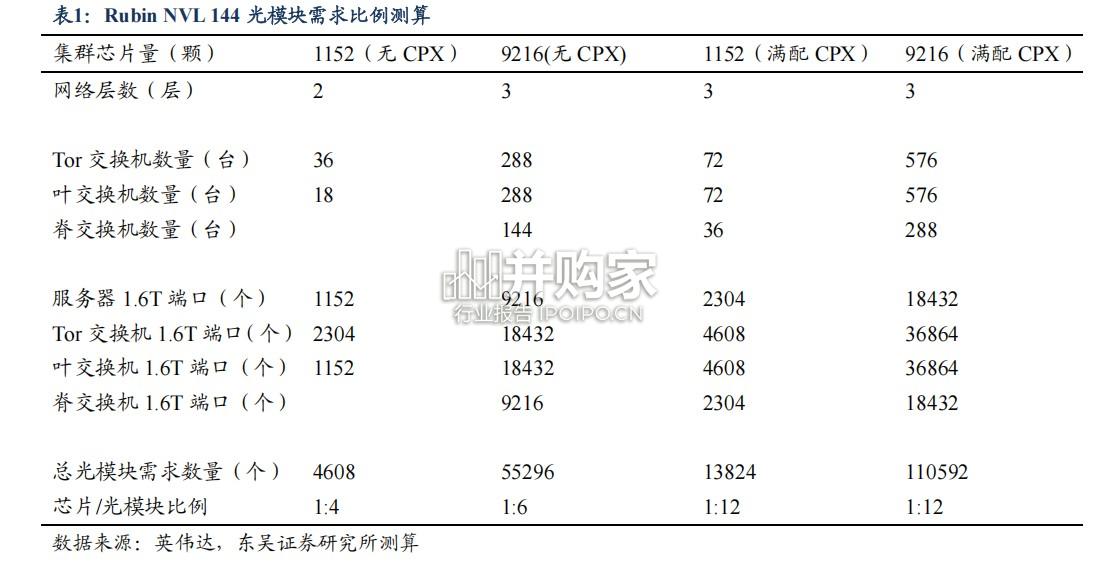

第一层网络的服务器上行端口与 Tor 交换机下行端口等价。9216 个 1600Gbps 网卡流量对应 288 台 64*1600Gbps 的 Tor 交换机 50%端口单向下行,Tor 交换机剩余 50%端口上行连接叶交换机。第二层网络中，单台 Tor 交换机上行的 32*1600G 带宽将占据 64*1600G 叶交换机的 1/2，叶交换机之间互不相连。考虑网络全互联端口充分利用，64*1600G 端口的 Spectrum 6 交换机在双层胖树架构下最多仅可容纳 64*64/2=2048 张 GPU 互联，GPU 数量超过 2048 则需要引入第三层脊交换机。因此接纳 288 台 Tor 交换机一半端口上行，再预留同等数量端口向第三层脊交换机上行互联，第二层网络共需要 288 台 64*1600G 的叶交换机。第三层网络上脊交换机互不相连，完成第二层叶交换机的无阻塞互联需要一半叶交换机的数量，即 144 台脊交换机。
