HBM产业链和先进封装产业链梳理报告（54页）

行业报告下载 2024年01月25日 07:36 管理员

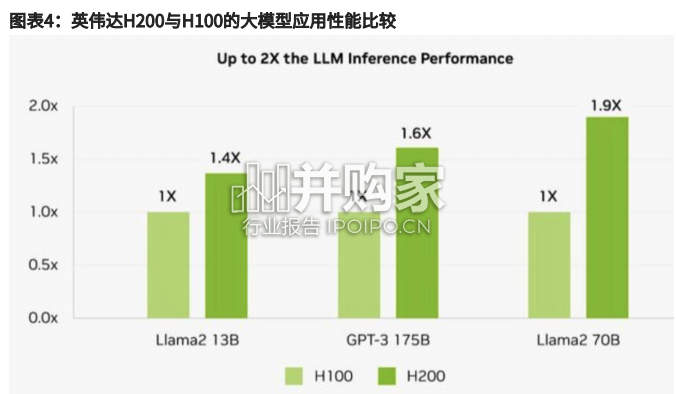

由于H200本身算力部分并没有变化，因此换用H200并不会对AI大模型的训练速度产生更好的影响，以训练175B大小的GPT-3举例，同规模的 H200大概只比H100快10%左右。  H200主要的提升之处在于"推理”：推理对于算力的需求并不高，限制反而在于单芯片的显存大小以及显存带宽，如果应用到多GPU的互联，那么信息通信的带宽反而会不够。即便如NV Link提供的900GB/s的数据通信速度，也无法媲美单卡内部超过3TB/s的速度，更不用说换了 HBM3e显存后高达4.8TB/s的性能。更大的单卡显存容量也能有效减少跨卡访问的次数，算是一种变相的效率提升。买的越多，省得越多。随着当前AI大语言模型逐步迈向应用化，计算任务的重心已经由早期的训练模型转变为应用端的推理行为。而H200对比H100的推理能耗直接减半，极大降低了使用成本。英伟达是设计公司，并不直接生产芯片，它需要请台积电生产芯片，从其他公司采购高性能内存，再交给供应商组装成一张卡。一颗 H100 的成本约 3000 美元，而英伟达卖 30000 多美元，翻十倍。 H200的141GB内存，与H100的80GB相比直接提升76%。作为首款搭载HBM3e内存的GPU，内存带宽也从3.35TB/s提升至4.8TB/s，提升43%。在HBM3e加持下， H200让Llama-70B推理性能几乎翻倍，运行GPT3-175B也能提高60%。英伟达向台积电下订单，用 4 纳米的芯片产线制造 GPU 芯片，平均每颗成本 155 美元。

HBM产业链和先进封装产业链梳理报告（54页）-第1张图片
