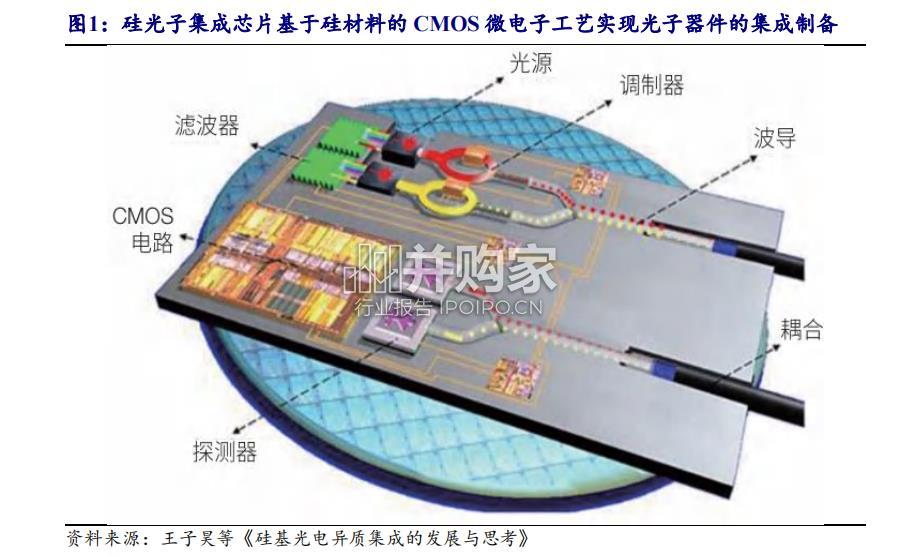

硅光子技术是基于硅和硅基衬底材料，利用现有 CMOS 工艺进行光器件开发和集成的新一代技术。硅光子技术是利用硅和硅基衬底材料（如 SiGe/Si、SOI 等）作为光学介质，通过集成电路工艺来制造相应的光子器件和光电器件（包括硅基发光器件、调制器、探测器、光波导器件等），这些器件用于对光子的激发、处理和操纵，实现其在光通信、光互连、光计算等多个领域的应用。硅光子技术是实现光子和微电子集成的理想平台。在当前“电算光传”的信息社会下，微电子/光电子其技术瓶颈不断凸显，硅基光电子具有和成熟的 CMOS 微电子工艺兼容的优势，有望成为实现光电子和微电子集成的最佳方案。从需求发展来看，光电子和微电子集成源动力来自于微电子/光电子各自的发展需求，微电子方面，深亚微米下电互连面临严重的延时和功耗瓶颈，需要引入光电子利用光互连解决电互连的问题；光电子方面，面对信息流量迅速增加下的提速降本需求，需要借助成熟的微电子加工工艺平台，实现大规模、高集成度、高成品率、低成本的批量化生产。从技术特点来看，硅光子技术结合了集成电路技术的超大规模、超高精度制造的特性和光子技术超高速率、超低功耗的优势，以及基于硅材料的本身特性，硅光子技术主要具有高集成度、高速率、低成本等优点：（1）高速率：硅的禁带宽度为 1.12eV，对应的光波长为 1.1μm，硅对于 1.1- 1.6μm 的通信波段（典型波长 1.31μm/1.55μm）是近乎无损透明，具有优异的波导传输特性，可以很好地兼容目前的光通信技术标准，同时利用光通路取代芯片间的数据电路，在实现大容量光互连的同时也保持着低能耗和低散热，高效地解决网络拥堵和延迟等问题。

硅光子技术行业报告（59页）-第1张图片
